Ürün ayrıntıları:
|
Sıradan uygulama: | Yüksek hassasiyet, yüksek hijyen durumları | Eşya yok.: | NYRD900-1 |
---|---|---|---|
Sıklık: | 76GHz~81GHz | Menzil: | 0,08~150m |
Sinyal çıkışı: | 4-20mA/HART/RS485/Modbus... | işlem sıcaklığı: | -40~130℃, -40~260℃(≥260℃özelleştirilebilir) |
Proses basıncı: | -0.1~2.0Mpa | Koruma Sınıfı: | IP65、IP67、IP68(isteğe bağlı) |
Vurgulamak: | Yüksek Sıcaklık Radar Seviye Ölçer 80G,Gaz Buhar Radar Seviye Vericisi,Radar Seviye Ölçer 81GHz |

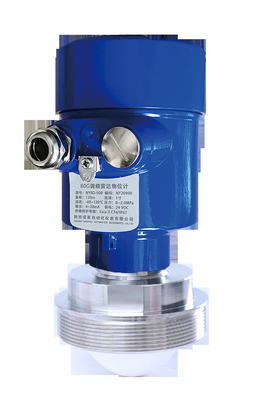

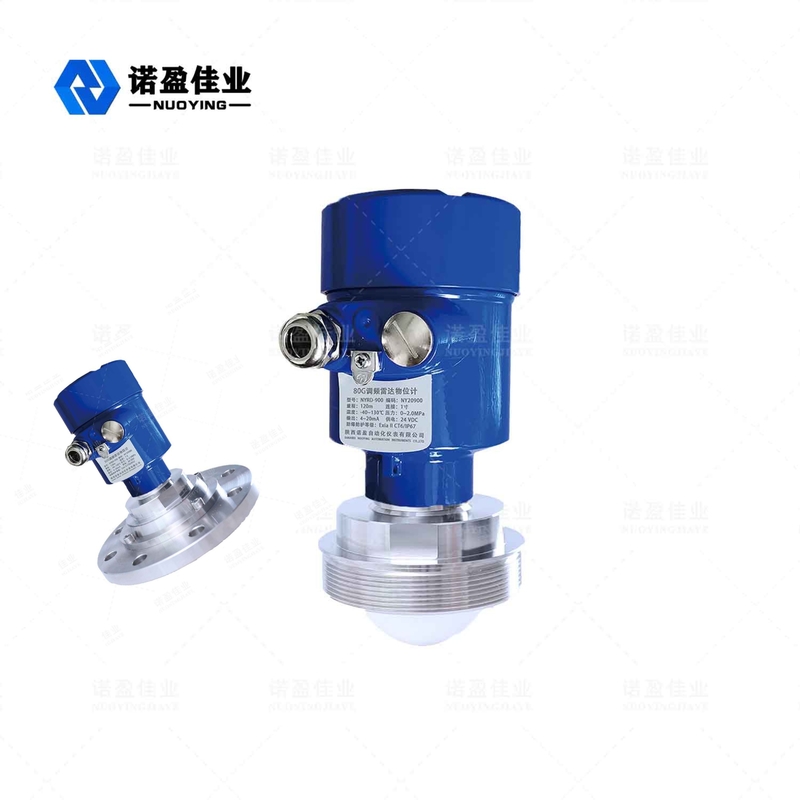

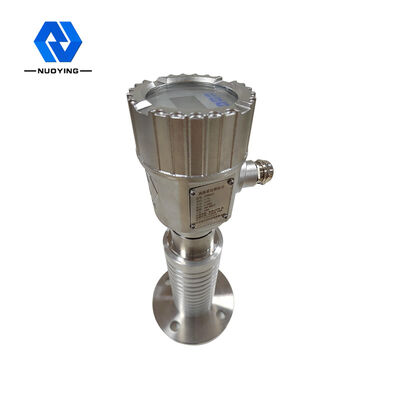

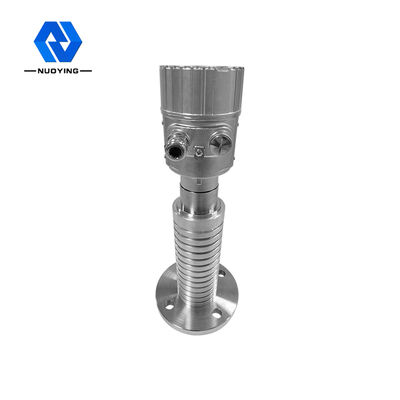

Yüksek Sıcaklık Gaz Buharını Ölçme 80G Radar Seviye Ölçer 76GHz~81GHz 0.08~150m
Çalışma prensibi
NYRD900 FM dalga FMCW radar ürünleri < ayrıca milimetre dalga radarı olarak da adlandırılır), Ku bandından daha yüksek radar frekansı milimetre dalga bandı, uzak hedef tespiti, güçlü duman tozu ortamı, uzaktan görüntüleme, çoklu gibi saygı -spektral görüntüleme önemli uygulamalara sahiptir ve mikrodalga radardan daha küçük hedefleri algılayabilir ve daha doğru bir konumlandırma elde edebilir, Daha yüksek çözünürlüğe ve daha güçlü güvenliğe sahiptir.
Tasarım özelliği
* Geniş menzil, küçük kör alan.Maksimum menzil 120 m'ye ulaşabilir ve konuşma alanı 8 cm'ye ulaşabilir.
* Küçük ışın Açısı, küçük anten boyutu, kurulumu kolay.Memenin boyutundan ve bariyerin girişiminden çok az etkilenir.
* Dalga boyu daha kısadır ve vücut yüzeyindeki yansıma daha iyidir, bu nedenle nişan almak için evrensel flanşı kullanmaya özel bir ihtiyaç yoktur.
* Uzaktan hata ayıklamayı ve uzaktan yükseltmeyi destekleyerek yerinde bakımı kolaylaştırır.
* Endüstriyel ölçüm alanında kullanılan 80GHz bant radarı olarak, yüksek hassasiyetli, temassız seviye ve sıvı seviye ölçümü, diğer yaygın mikrodalga darbe radarı, kılavuzlu dalga radarı ile kıyaslanamaz avantajlar, son derece dar ışın ve penetrasyon kabiliyeti, ölçüm performansını düşürmeden ultra karmaşık çalışma koşulları.
Teknik parametre
Başvuru | Elektromanyetik dalga emisyon açısı 3°'den azdır, dar alan veya kılavuzlu dalga tüpü ölçümü için uygundur |
Büyük depolama toleransı (150m) ve küçük silindir depolama "küçük kör alan" için uygundur | |
Yüksek hassasiyet, yüksek hijyen seviyesi ve diğer ölçüm yerleri | |
Proses koşulları karmaşıktır (karıştırma, ısıtma çubuğu, merdiven, yüzer tavan, güçlü toz, güçlü buhar vb.) | |
Ürün numarası | NYRD900 |
İletim frekansı | 76GHz~81GHz, FM tarama frekansı genişliği 5GHz |

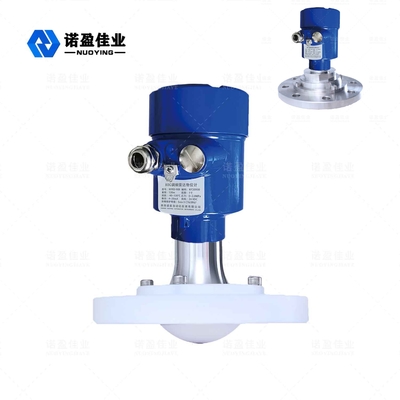

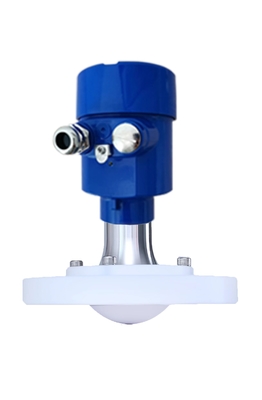

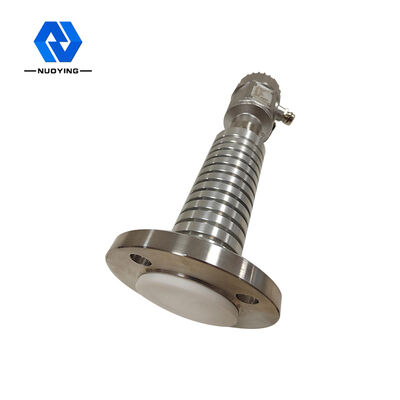

anten formu | Lens anteni, korozyon önleyici lens anteni |
anten malzemesi | PTFE,304+PTFE |
Ölçüm aralığı | 0,08~150m |
ölçüm doğruluğu | %0,05~%0,1FS |
Güç kaynağı | 24VDC,220VAC |
Sinyal çıkışı | 4-20mA/HART/RS485/Modbus... |

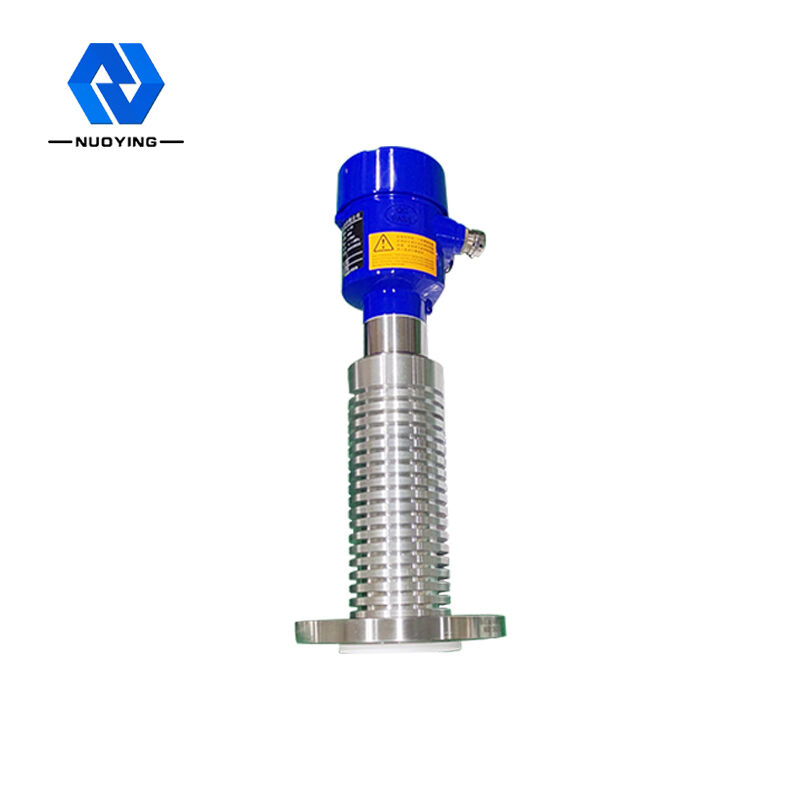

işlem sıcaklığı | -40~130°C, -40~260°C(≥260°C)özelleştirilebilir) |
Proses basıncı | -0.1~2.0Mpa |
Proses bağlantısı | Diş, braket, flanş, sıhhi kelepçe (isteğe bağlı) |
Koruma sınıfı | IP65,IP67,IP68(isteğe bağlı) |
Patlamaya dayanıklı kalite | ExiaIICT6 Ga,ExdIICT6 Gb(Sertifikada gösterildiği gibi) |
