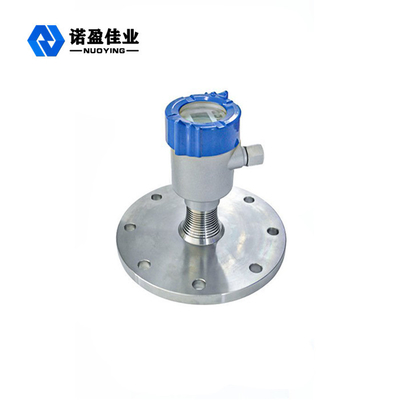

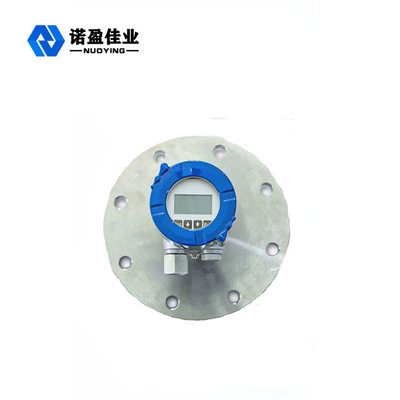

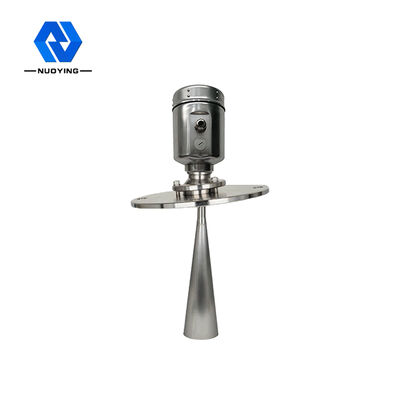

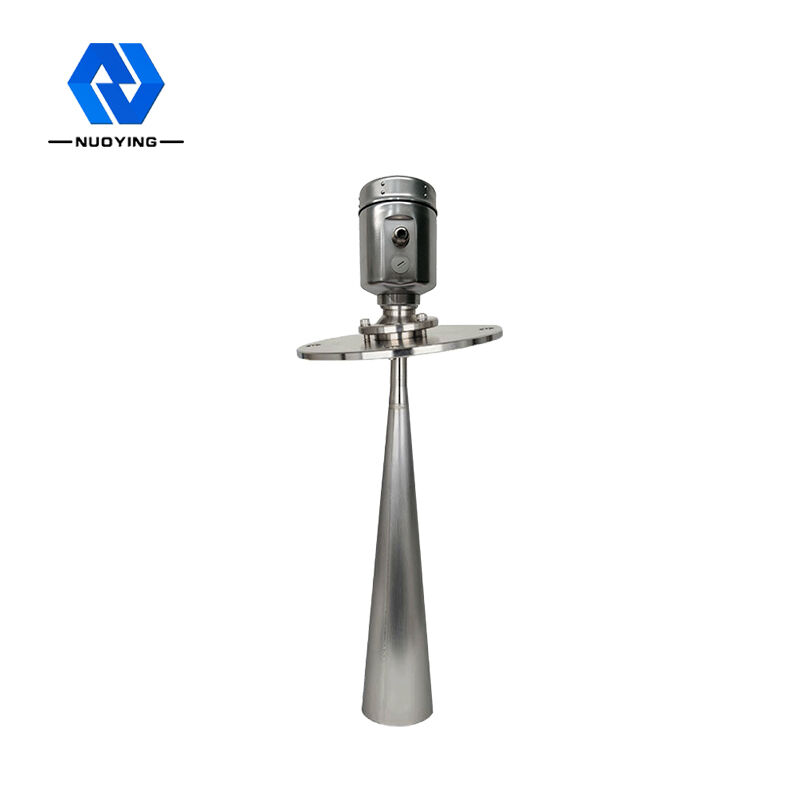

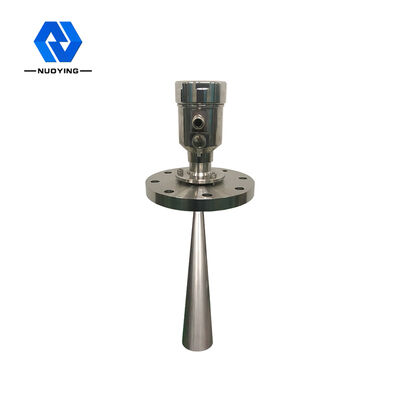

70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı

Sertifika
Çin Xi 'an West Control Internet Of Things Technology Co., Ltd. Sertifikalar
Çin Xi 'an West Control Internet Of Things Technology Co., Ltd. Sertifikalar
Ben sohbet şimdi

70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı

70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı
70 Meters Range Radar Level Transmitter 26G High Frequency 24V Power Supply
70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı 70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı 70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı 70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı 70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı

Büyük resim :  70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı

Ürün ayrıntıları:
Menşe yeri: Xi'an, Shaanxi, Çin
Marka adı: NUOYINGJIAYE
Sertifika: CE/ExiaⅡCT6 Ga,ExdⅡCT6 Gb
Model numarası: NYRD808
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: $450 to $1700 /pcs
Ambalaj bilgileri: karton, 60cm×30cm×30cm
Teslim süresi: 7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: 1000 adet/ön ay

70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı

Açıklama
Başvuru: sıvılar, toz, katılar Eşya yok.: NYRD808
Anten formu: Bar tipi, su damlası tipi Anten Malzemesi: PTFE、304、316
Ölçüm aralığı: 35m,40m,80m Ölçüm doğruluğu: %0.05~0.1%FS
Vurgulamak:

70m Radar Seviye Ölçer

,

24V Güç Kaynağı Radar Seviye Vericisi

,

Katı Flanşlı Radar Tipi Seviye Vericisi

Çimento seviye sensörü radar tahıl bin radar seviye ölçer hart radar seviye vericisi





Tanım

Bu radar seviye ölçer serisi, 26G yüksek frekanslı radar sensörünü benimsemiştir, maksimum ölçüm aralığı 70 metreye kadar ulaşabilir.Anten daha fazla işlem için optimize edilmiştir,
yeni hızlı mikroişlemciler daha yüksek hıza ve verimliliğe sahiptir, sinyal analizi yapılabilir, enstrümantasyon reaktör, katı silo ve çok karmaşık ölçüm ortamları için kullanılabilir.



Şartname



70 Metre Aralığı Radar Seviye Ölçer Kabul Edildi 26G Yüksek Frekanslı Radar Sensörü
Başvuru Katı malzeme, Güçlü toz
Ölçüm aralığı 70 Metre
Proses Bağlantısı Evrensel Flanş
Orta Sıcaklık -40℃ ~ +250℃
Proses Basıncı -0.1 ~ 0.1 Mpa
Kesinlik ± 15 mm
Koruma Sınıfı IP67
Frekans aralığı 26GHz
Sinyal Çıkışı 4~20mA/Hart (İki telli/Dört) RS485/Modbus
Patlamaya dayanıklı Sınıf Exia II C T6 Ga



Prensip

Radar seviye verici anten mikrodalga darbesi dar, aşağı iletimanten.Orta yüzeye mikrodalgaya maruz kalma, ortam tarafından tekrar geri yansıtılır.anten sistemi alır, sinyali elektronik devreye otomatik olarak gönderirseviye sinyallerine dönüştürülür (çünkü mikrodalga yayılma hızı, elektromanyetikhedefe ulaşmak için dalga ve bu sefer alıcıya geri yansıyan neredeyseanlık).

70 Meters Range Radar Level Meter Adopted 26G High Frequency Radar Transmitter 24V Power Supply

Datum ölçümü: Vida dişinin alt kısmı veya flanşın sızdırmazlık yüzeyi.
Not: Radar seviye ölçerin en yüksek seviyenin ölçüm perdesine giremeyeceğinden emin olun.
alanı (aşağıda gösterilen Şekil D).

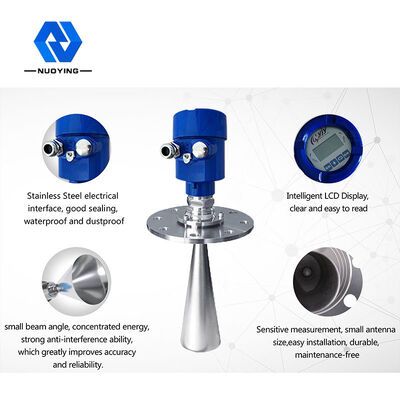

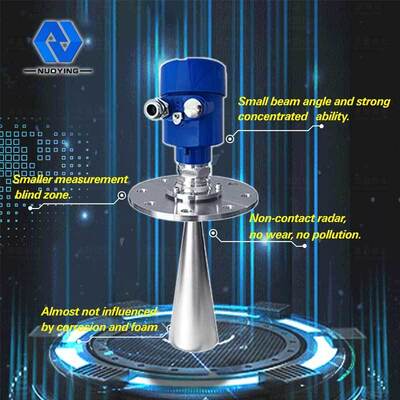

Özellikler



ÖKüçük anten boyutu, kurulumu kolay;Temassız radar, aşınma yok, yok kirlilik.

ÖNeredeyse hiç korozyon yok, kabarcık etkisi;atmosferdeki su buharından, sıcaklık ve basınçtan neredeyse etkilenmez değişir.

ÖYüksek seviyeli sayaç çalışmasında ciddi toz ortamı çok az Efekt.

ÖDaha kısa bir dalga boyu, katı yüzey eğiminin yansımasıdır. daha iyi.

ÖIşın açısı küçüktür, enerji konsantredir, yankı yeteneğini artırabilir ve parazit yapmak.

ÖÖlçüm aralığı daha küçüktür, çünkü bir ölçüm iyi sonuç verir. Sonuçlar.

ÖYüksek gürültü sinyali oran, en seviye dalgalanma durum Yapabilmek elde etmek daha iyiverim.

ÖYüksek frekans, en iyi seçimin katı ve düşük dielektrik sabiti ölçümü.



Kurulum Gereksinimleri

Kurulum kılavuz:

1/4 veya 1/6 çapına monte edilmelidir.Not: Tank duvarı arasındaki minimum mesafe, tank yüksekliği 1/10 olmalıdır.



Not 1. veri

2.Konteyner merkezi veya simetri ekseni

70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı 1

Üst konik tank seviyesi monte edilebilir de

Tankın üst kısmı ortadır, konik tabana kadar ölçümü garanti edebilir.

70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı 2

Dikey hizalama yüzeyine bir besleme anteni.Yüzey pürüzlüyse, antenin kardan flanşının açısını hizalamaya ayarlamak için yığın açısı kullanılmalıdır. yüzey.



(Katı yüzey eğimi nedeniyle yankı zayıflamasına, hatta sinyal Kaybına neden olur.)



70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı 3



Tipik kurulum hataları:



ÖKonik tank, beslemenin üzerine kurulamaz Liman.

Not: dış mekan kurulumunda güneşlik kullanılmalıdır.





1. Doğru

2. Hata yağmur geçirmez miktar

70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı 4

ÖCihaz, kemerli veya kubbeli çatı ara kısmına monte edilemez.Dolaylı yankı üretmenin yanı sıra yankılardan da etkilenir.Çoklu eko, sinyal ekosunun gerçek değerinden daha büyük olabilir, çünkü üstten çoklu eko yoğunlaşabilir.Yani bir merkeze kurulamaz yer.

1.Doğru

2.Hata

70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı 5

ÖÖlçüm gerekli yansımayı etkileyen engeller var plaka.

1.Doğru

2.Hata

70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı 6

Elektrik Bağlantısı



Güç kaynağı voltajı:



(4~20)mA/HART (İki kablolu sistem)



Güç kaynağı ve çıkış akımı sinyali
iki çekirdekli bir blendaj kablosunun paylaşılması.Besleme gerilimi aralığı teknik verilere bakın.Kendinden güvenli tip için, güç kaynağı ve cihaz arasında bir güvenlik bariyeri olmalıdır.



(4~20)mA/HART(Dört telli sistem)



Ayrı güç kaynağı ve akım sinyali,
sırasıyla bir güç kablosu kullanarak.Besleme gerilimi aralığı teknik verilere bakın.



RS485 / Modbus



Güç kaynağı ve Modbus sinyal hattı, blendajlı bir kablo kullanılarak sırasıyla ayrılır, güç kaynağı voltaj aralığı teknik verilere bakın.



SSS

S: bana ne kadar süre cevap vereceksin?

C: En kısa sürede sizinle iletişime geçeceğiz, ancak 12 saat içinde

S: Bazı örnekler alabilir miyim?

C: Evet, kalite kontrol ve pazar testi için numune siparişi mevcuttur.Ama ekspres maliyeti ödemek zorundasınız.

S: Üretiminizi ne kadar sürede düzenleyebilirsiniz?

C: Ürün onayınız alındıktan ve ön ödeme alındıktan sonra üretim hemen başlatılacaktır.

S: Teslim süresi nedir?

A: genellikle küçük sipariş için yaklaşık 3-5 iş günü ve büyük sipariş için 10-15 gün sürer.

S: Kalitenizi nasıl kontrol ediyorsunuz?

A: Üç denetim adımı (orijinal, üretim ve bitmiş ürünler) + iyi garanti hizmeti (herhangi bir insan hasarı faktörü olmadan yenisini değiştirmek için 1 yıl ücretsiz).

S: Hangi sertifikalarınız var?

A:ISO9000, CE, Patlamaya dayanıklı sertifika, RoHs hazır.Ve malların tesliminden önce, üçüncü şahıslar tarafından verilen kalite ve güvenlik denetim sertifikası da sunulabilir.

S: Fabrikanızı ziyaret edebilir miyim?

C: Çok hoş geldiniz!Xian Yang hava limanına uçun.Bizim için büyük bir zevkti.

S: Garanti şartlarınız nedir?

A: 12 ay garanti süresi sunuyoruz.

S: OEM ve Özelleştirilmiş hizmet sağlayabilir misiniz?

C: Evet, OEM ve ODM mevcuttur, sizin için profesyonel çözümler sağlayabilecek profesyonel Ar-Ge departmanımız var.

Paketleme ve Nakliye

70 Meters Range Radar Level Meter Adopted 26G High Frequency Radar Transmitter 24V Power Supply





Teknik parametre





70 Metre Mesafe Radar Seviye Transmitteri 26G Yüksek Frekans 24V Güç Kaynağı 8

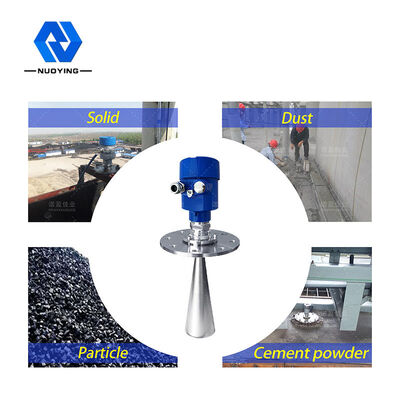

Başvuru Her türlü sıvı (güçlü korozyon, düşük dielektrik sabiti, karıştırma, buhar, kristalleşme, yoğuşma, bulamaç, yüksek sıcaklık ve yüksek basınç vb.)
Her türlü toz (kuvvetli toz, yüzen toz, çimento tozu, kireç tozu, uçucu kül, kristalizasyon ve diğer durumlar)
Çeşitli katılar (tahıl, küçük taşlar, demir cevheri, kömür vb.)
Ürün numarası NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86
NYRD87,NYRD-PB,NYRD-SD,NYRD-TJ,NYRD-SL
Anten formu Bar tipi, su damlası tipi, plaka tipi, korna tipi, yüzey tipi, lens tipi
Anten malzemesi PTFE,304,316,PP,PFA
Ölçüm aralığı 10m,20m,30m,35m,40m,80m
Ölçüm doğruluğu %0.05~0.1%FS
Güç kaynağı 24VDC (iki telli, dört telli), 220VAC
Sinyal çıkışı 4-20mA/HART/RS485/Modbus...
proses sıcaklığı -40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃
Proses basıncı -0.1~0.3Mpa,-0.1~2.0Mpa,-0.1~4.0Mpa,
Proses bağlantısı Diş, dirsek, flanş, Sağlık kelepçesi (isteğe bağlı)
Elektrik arayüzü M20x1.5,1/2”NPT
Koruma sınıfı IP65,IP67,IP68(opsiyonel)
Patlamaya dayanıklı sınıf ExiaIICT6 Ga,ExdIICT6 Gb(Sertifikada gösterildiği gibi)





Başka sorularınız varsa, lütfen bizimle iletişime geçin.Taleplerinizi en kısa sürede işleme koyacağız.
