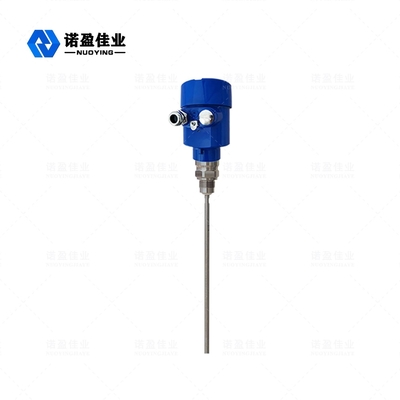

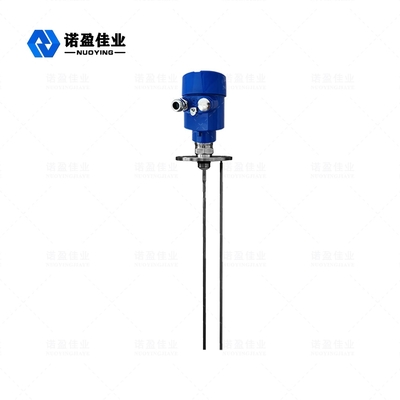

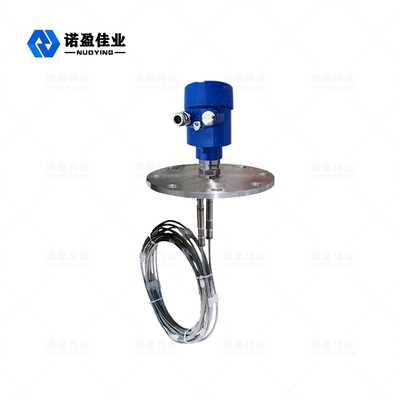

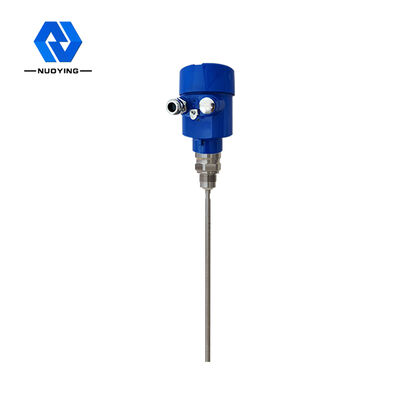

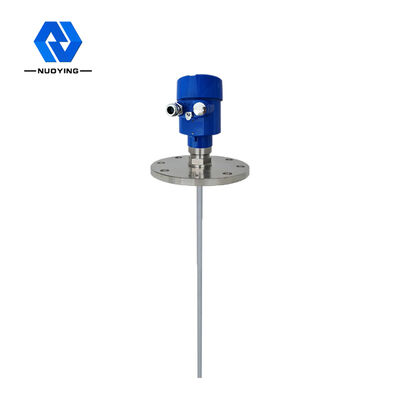

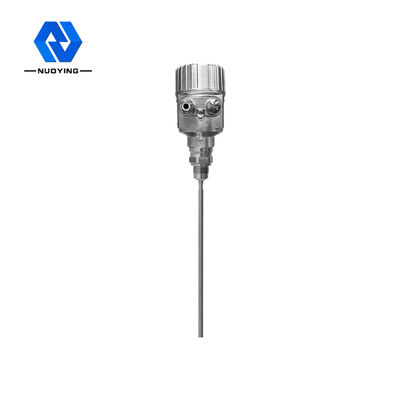

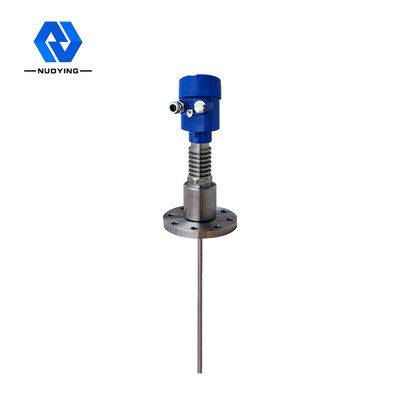

Dielektrik Sabiti için Orta Temaslı Tip Kılavuzlu Dalga Radarı Seviye Vericisi

Yüksek Hassasiyetli Güdümlü Dalga RadarSeviye ÖlçerOrta Temas Eden Dielektrik Sabiti İçin Uygun Tip

Yüksek Sıcaklık ve Yüksek Basınca Dayanıklı Güdümlü Dalga RadarSeviye Ölçer Çalışma Prensibi

Güdümlü dalga radar tarafından gönderilen yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca iletilir. Dalga ölçülen ortama çarptığında, dielektrik sabitindeki ani değişim nedeniyle, dalga darbesinin bir kısmı hemen vericiye geri yansıyacaktır. Gönderilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesiyle orantılıdır.

giriş

Güdümlü dalga radar, zaman yolculuğu prensibine dayanan bir ölçüm cihazıdır. Radar dalgası ışık hızında hareket eder ve hareket süresi elektronik bileşenler aracılığıyla bir seviye sinyaline dönüştürülebilir. Prob, yüksek frekanslı darbe gönderir ve kablo veya çubuk prob boyunca yayılır. Darbe malzeme yüzeyine çarptığında, geri yansır ve cihazdaki alıcı tarafından alınır ve mesafe sinyali malzeme seviyesi sinyaline dönüştürülür.

Yansıyan darbe sinyali, kablo veya çubuk prob boyunca cihazın elektronik devresine iletilir ve mikroişlemci, malzeme yüzeyindeki mikrodalga darbesi tarafından üretilen yankıyı tanımlamak için sinyali işler. Doğru yankı sinyali tanıma, darbe yazılımı ile tamamlanır. Malzeme yüzeyinden D mesafesi, darbenin T zaman yolculuğu ile orantılıdır.

çıkış

Boş tank yüksekliği E (=sıfır noktası), dolu tank yüksekliği F (=tam aralık) ve bazı uygulama parametreleri girilerek ayarlanır. Uygulama parametreleri, cihazı ölçüm ortamına otomatik olarak uyarlar, 4-20mA çıkışına karşılık gelir.

Güdümlü Dalga RadarSeviye Ölçer Ürün Özelliği

Güdümlü dalga radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Yankı Keşfi yankı işleme teknolojisini benimser. Temaslı ölçüm ile ölçüm doğruluğu yüksektir ve ölçüm daha doğrudur. Aynı zamanda, güdümlü dalga radar yapışmaya dirençlidir ve ortam sıcaklığı ve yapışma gibi dış ortamdan etkilenmez.

Çeşitli proses bağlantı modları ve algılama bileşeni tipleri, 70X serisi güdümlü dalga radar seviye ölçeri çeşitli karmaşık çalışma koşulları ve uygulamalar için uygun hale getirir. Örneğin:; Yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabiti ortamları.

Darbe çalışma modunu benimser, son derece düşük emisyon gücüne sahiptir ve insan vücuduna ve çevreye zarar vermeden çeşitli metal ve metalik olmayan kaplara monte edilebilir.

Güdümlü Dalga Radar Seviye Ölçer Ürün Parametre
