Ürün ayrıntıları:
|
| Sıradan uygulama: | su kanalı, rezervuarlar, nehirler, göller, sürüler vb. | Anten Malzemesi: | 316L (isteğe bağlı) |
|---|---|---|---|
| Ölçüm aralığı: | 30m,80m (isteğe bağlı) | Kesinlik: | ±3mm |
| Güç kaynağı: | 24VDC (iki hat, dört hat) | Proses Sıcaklığı: | -40~+80℃ |
| Proses Basıncı: | -0.1~3.0MPa | prosedür bağlantısı: | flanş, braket (isteğe bağlı) |
| Vurgulamak: | Temassız Radar Seviyesi Vericisi 26G,SL Akıllı Radar Seviyesi Vericisi,NYRD Radar Seviye Ölçer |
||

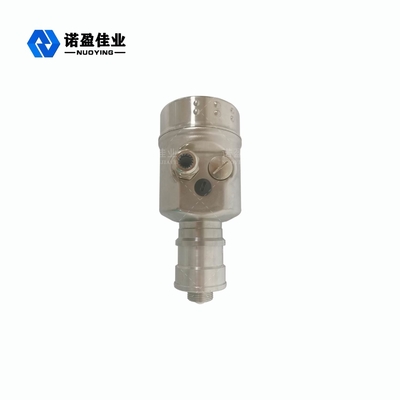

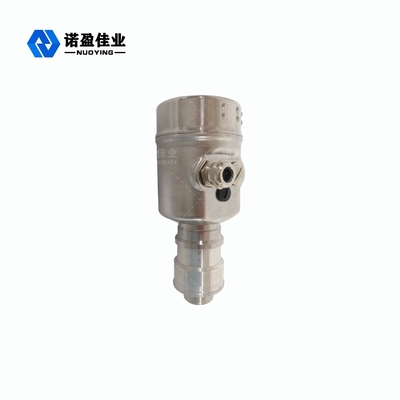

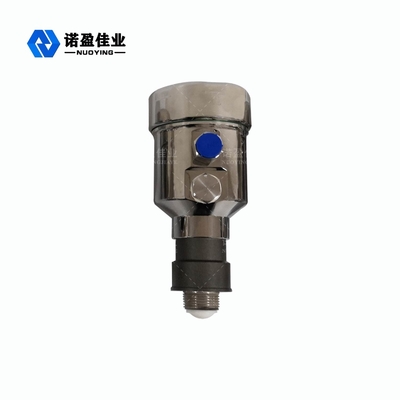

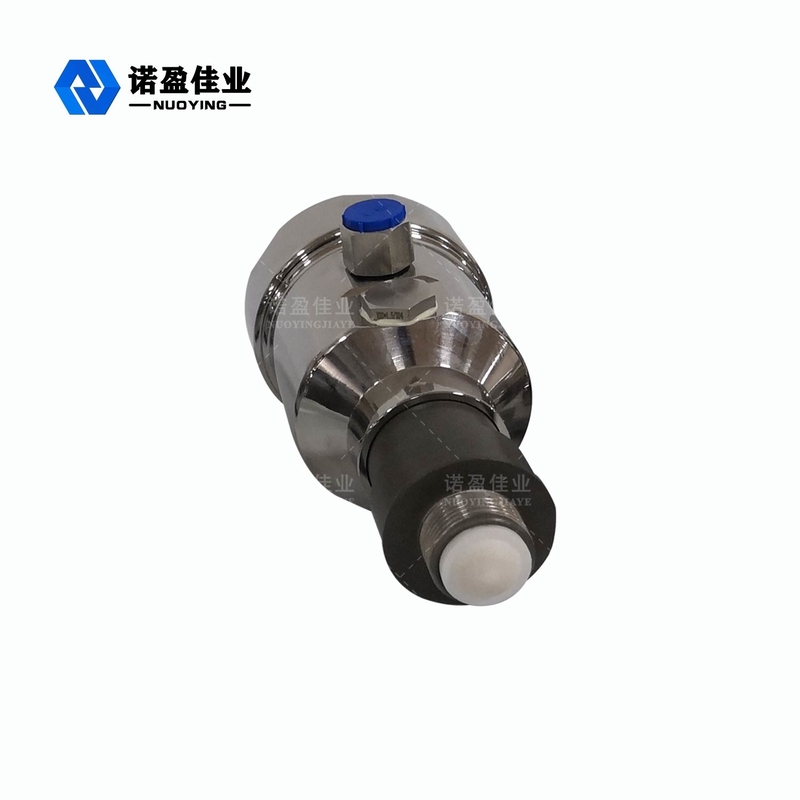

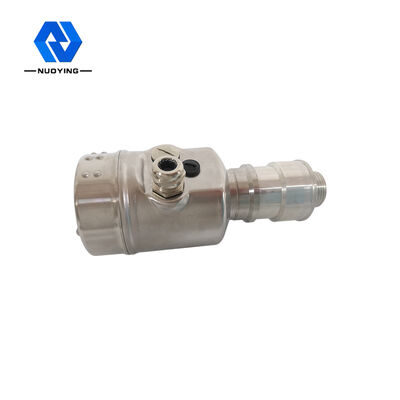

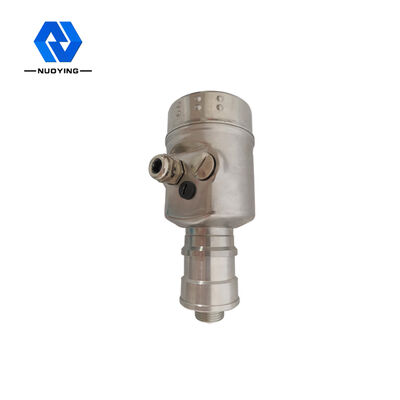

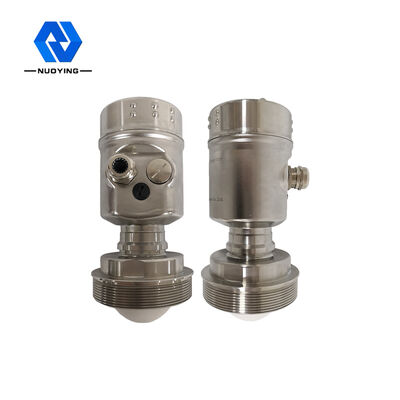

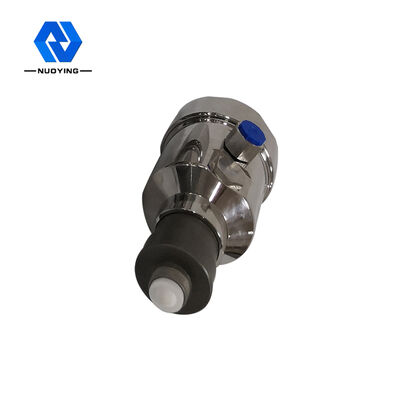

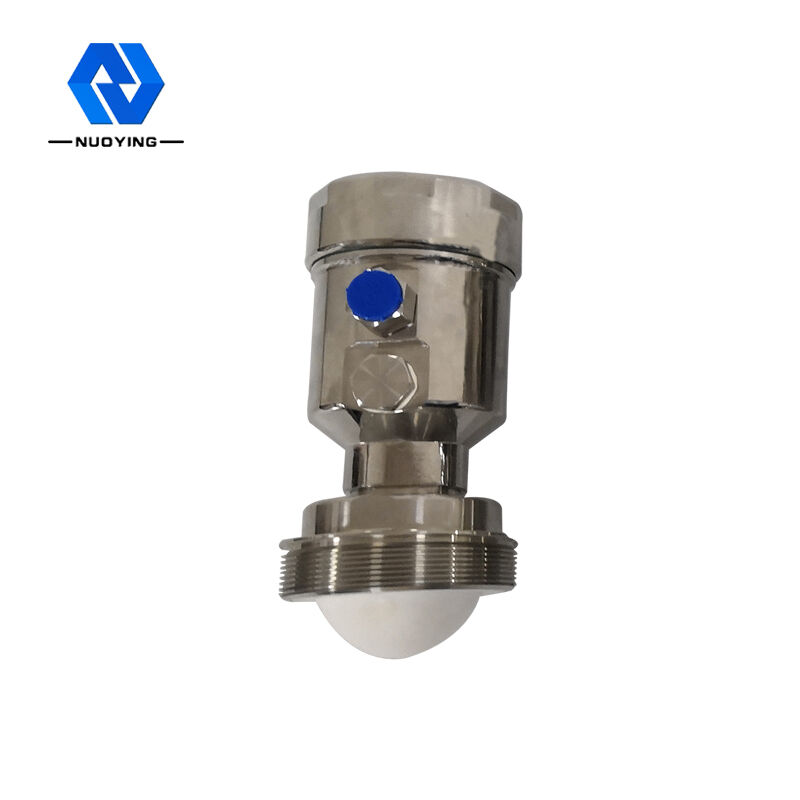

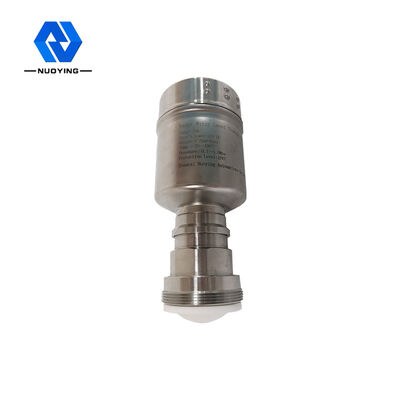

26G NYRD SL Yüksek Frekanslı Temassız Akıllı Radar Seviye Vericisi
26G NYRD SL Yüksek Frekanslı Temassız Akıllı Radar Seviye Vericisinin Çalışma Prensibi
Radar seviyesi anteni, anten aracılığıyla aşağı doğru iletilen dar mikrodalga darbeleri yayar.Darbe dalgası ölçülen ortamın yüzeyine değdikten sonra geri yansıtılır ve anten sistemi tarafından tekrar alınır ve sinyal elektronik devre kısmına iletilir ve otomatik olarak seviye sinyaline dönüştürülür (çünkü darbe yayılma hızı son derece hızlıdır). , elektromanyetik dalga hedefe ulaşır ve alıcıya geri yansır, ileri geri gitme süresi neredeyse anlıktır)
Ölçüm verileri: dişli tabanının veya flanşın sızdırmazlık yüzeyi.
Not: Radar seviyesi zamanlamasını kullanırken, en yüksek malzeme seviyesinin ölçüm kör alanına (şekilde D ile gösterilen alan) giremeyeceğinden emin olun.
Tasarım Özellikleri26G NYRD SL Yüksek Frekanslı Temassız Akıllı Radar Seviye Vericisi
◎ korozyona ve köpüğe karşı neredeyse bağışık;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
◎ Daha kısa dalga boyu, eğimli katı yüzeylerde daha iyi yansıma.
◎ Işın Açısı küçüktür, enerji konsantredir, bu da yankı yeteneğini arttırır ve girişim nesnelerinden kaçınmaya elverişlidir.
◎ Kör alan ölçümü daha küçüktür, küçük tank ölçümü için de iyi sonuçlar elde edilir.
◎ Yüksek sinyal-gürültü oranı, dalgalanma durumunda bile daha iyi performans elde edebilir.
dalgalanmalar durumunda da daha iyi performans elde edebilirsiniz.
◎ Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
◎Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
◎ Ciddi toz ortamının yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkisi vardır.
Teknik parametrelernın-nin26G NYRD SL Yüksek Frekanslı Temassız Akıllı Radar Seviye Vericisi
| teknik parametreler | |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus.. |
| proses sıcaklığı | -40~+260"C |
| süreç basıncı |
-0.1~2.0MPa |
| süreç bağlantısı | flanş (isteğe bağlı) |
| elektrik arayüzü | M20X1.5, % ~NPT |
| Koruma sınıfı /IP Sınıfı |
IP67(Opsiyonel) |
|
patlamaya dayanıklı sınıf |
ExialICT6 (ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
