Ürün ayrıntıları:
|
| Güç kaynağı gerilimi: | 24VDC、220VAC | Sıradan uygulama: | Yüksek hassasiyet, yüksek hijyen seviyesi ve diğer ölçüm durumları |
|---|---|---|---|
| sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... | Anten formu: | korozyon önleyici tip |
| Proses Sıcaklığı: | -40~+130℃ | Proses Basıncı: | -0.1~2.0MPa |
| prosedür bağlantısı: | flanş | koruma seviyeleri: | IP67 |
| Vurgulamak: | Uzaktan Hata Ayıklama Radar Seviyesi Vericisi,80G Güdümlü Dalga Radar Seviyesi Ölçer,Antikorozyon Tipi Radar Seviyesi Ölçer |
||

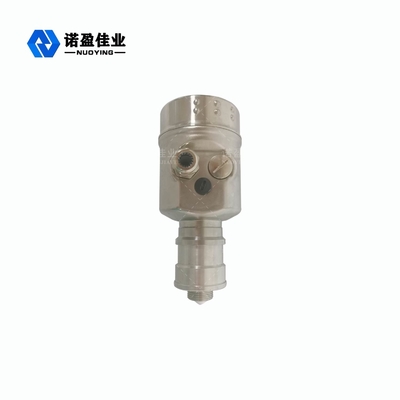

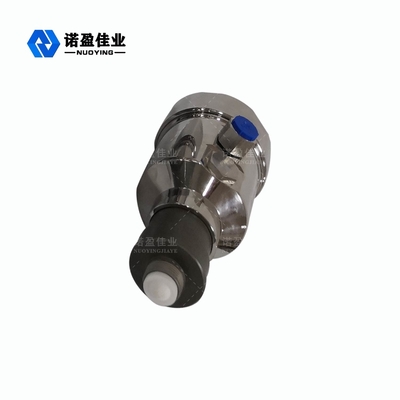

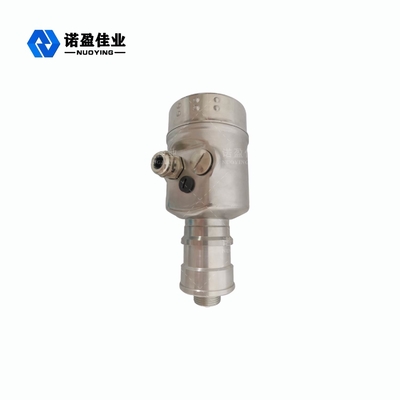

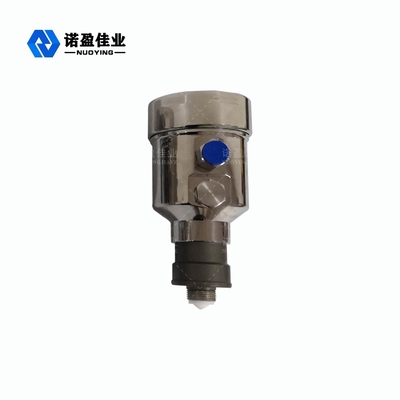

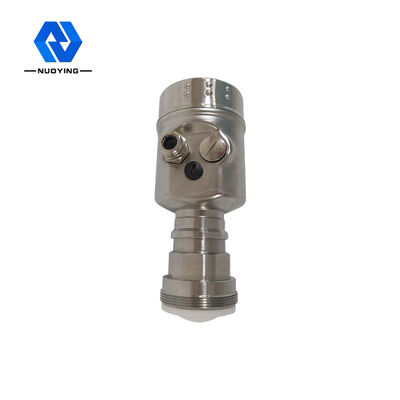

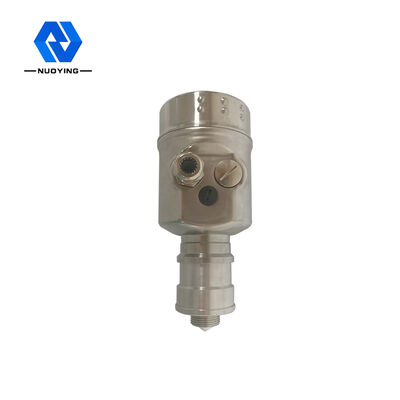

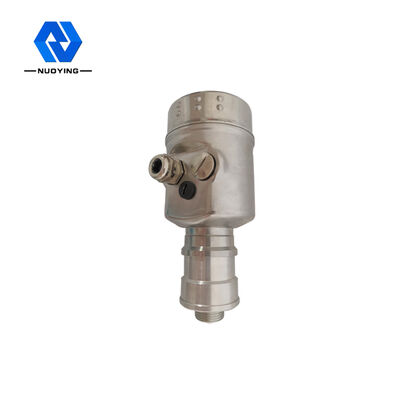

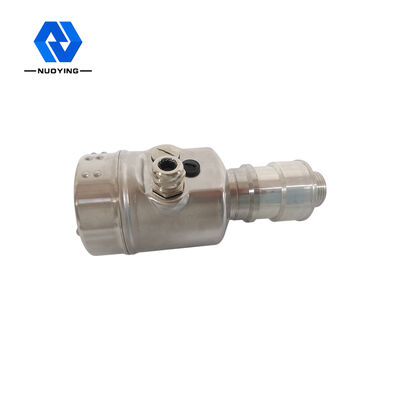

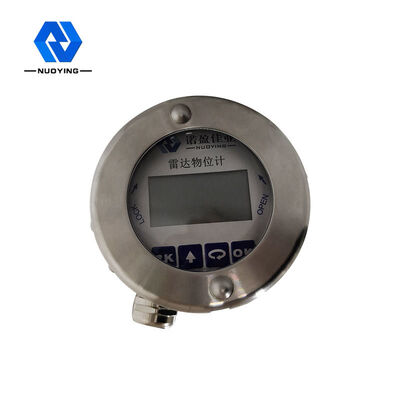

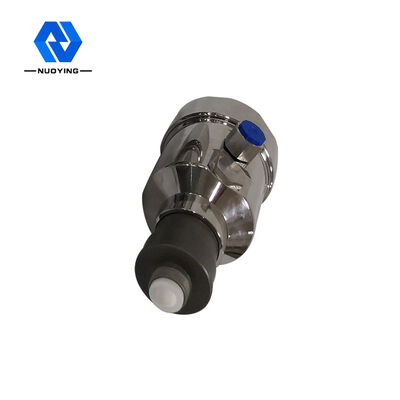

80G Yüksek Hassasiyetli Ölçüm Radarı Seviye Ölçer Uzaktan Hata Ayıklama Desteği
çalışma prensibi80G Yüksek Hassasiyetli Ölçüm Radarı Seviye Ölçer Uzaktan Hata Ayıklama Desteği
NYRD900 FMCW radar ürünleri (milimetre dalga radarları olarak da bilinir), Ku bant radarlardan daha yüksek frekansa sahip milimetre dalga bantlarının kullanılması nedeniyle, uzun menzilli hedef tespiti, güçlü duman ve tozsuz ortamlarda kullanılabilir. , uzun mesafeli görüntüleme, çoklu spektral görüntüleme ve diğer yönler.Önemli uygulamalar ve mikrodalga radardan daha küçük hedefleri tespit edebilir ve daha yüksek çözünürlük ve daha güçlü gizlilik ile daha doğru konumlandırma elde edebilir.
Tasarım özelliğinın-nin80G Yüksek Hassasiyetli Ölçüm Radarı Seviye Ölçer Uzaktan Hata Ayıklama Desteği
1. İyi geçici performans: Daha kompakt bir RF yapısı, daha yüksek gürültü sinyali oranı elde etmek için kendi geliştirdiği CMOS milimetre dalga RF çipine dayalıdır.
2. 5GHz çalışma bant genişliği, ürünün daha yüksek bir ölçüm çözünürlüğü oranına ve ölçüm doğruluğuna sahip olmasını sağlar
3. Tutarlılık: Tutarlı bir akım güdümlü dipol şok üretimi veya tutarlı bir lazer darbesi üretiminin doğrusal olmayan diferansiyel frekans etkisi
4.Düşük enerji: milimetre dalga foton enerjisi sadece birkaç milielektron volta sahiptir, tespit edilecek maddenin X-ışını iyonlaşması ve yok edilmesi olmayacaktır, bu nedenle tespit edilecek maddeyi yok etmek kolay değildir
5.Güçlü penetrasyon: Polar olmayan maddeler için güçlü penetrasyon.Pek çok metalik olmayan apolar malzeme bu bantta daha az ışını soğurur ve bu nedenle malzemenin iç yapısını araştırmak için kullanılabilir.Örneğin, seramik / karton / plastik ürünler / köpük, bu elektromanyetik radyasyon bandına karşı şeffaftır ve ayrıca makine / patlayıcı ve uyuşturucu keşfi gibi havaalanı / istasyon güvenlik izlemesi veya devre kartı kaynak tespiti için kullanılabilir.
6.Polar moleküller tarafından emilmesi kolaydır: bu bant homojen olmayan maddelerde daha az saçılmaya sahiptir ve su buharı içeriğini algılayabilir ve ölçebilir.Ayrıca malzeme bileşimini inceleyebilir veya karakteristik profillerini analiz ederek kalite kontrolü yapabilirsiniz.
7. Geniş ölçüm aralığı, küçük kör alan.Maksimum menzil 120 m'ye ulaşabilir ve kör alan 8 cm'ye ulaşabilir.
Teknik Parametreler80G Yüksek Hassasiyetli Ölçüm Radarı Seviye Ölçer Uzaktan Hata Ayıklama Desteği
|
Sıradan uygulama |
Elektromanyetik dalga emisyon Açısı 3 dereceden azdır, dar alan veya kılavuz dalga tüpü ölçümü için uygundur |
| Büyük boy depolama tankları (150m) ve küçük depolama tankları (Küçük kör alan) için uygundur | |
| Yüksek hassasiyet, yüksek hijyen seviyesi ve diğer ölçüm durumları | |
| Karmaşık proses koşulları (karıştırma, ısıtma çubuğu, merdiven, yüzer tavan, güçlü toz, güçlü buhar vb.) | |
|
ürün modeli |
NYRD900 |
| emisyon frekansı | 76GHz-81GHz, FM tarama frekansı genişliği 5GHz'dir |
|
anten formu |
Lensli anten, korozyon önleyici tip, lensli anten |
|
anten malzemesi |
PTFE,304+PTFE |
| ölçüm aralığı |
0,08-150m |
| ölçüm doğruluğu | %0,05 - %0,1 FS |
| Güç kaynağı gerilimi | 24VDC,220VAC |
|
sinyal çıkışı |
4...20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~+130℃,-40~+260℃(≥260℃ özelleştirilebilir) |
| Proses basıncı |
-0.1~2.0MPa |
| prosedür bağlantısı |
vida dişi, braket, flanş, kelepçeler (isteğe bağlı) |
| koruma seviyeleri | IP65,IP67,IP68(isteğe bağlı) |
| patlamaya dayanıklı sınıflandırma | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
