Ürün ayrıntıları:
|
Anten Malzemesi: | PTFE,304+PTFE | Ölçüm aralığı: | 0.08-150m |
---|---|---|---|
Ölçüm doğruluğu: | %0.05-%0.1FS | Güç kaynağı gerilimi: | 24VDC,220VAC |
sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... | Proses Sıcaklığı: | -40~+130℃,-40~+260℃(≥260℃ özelleştirilebilir) |
Proses Basıncı: | -0.1~2.0MPa | koruma seviyeleri: | IP65,IP67,IP68(opsiyonel) |
Vurgulamak: | 80G Ölçme Radar Seviye Ölçer,Radar Seviye Ölçer Uzaktan Hata Ayıklama,Radar Seviye Vericisi 150m |

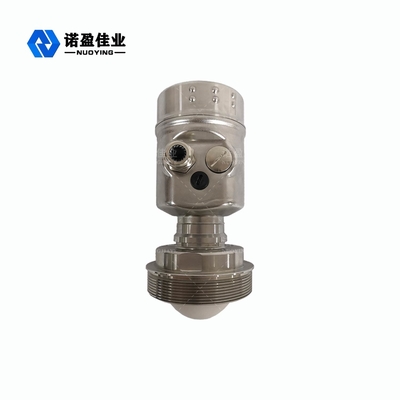

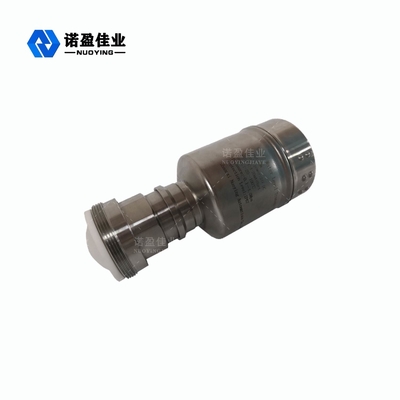

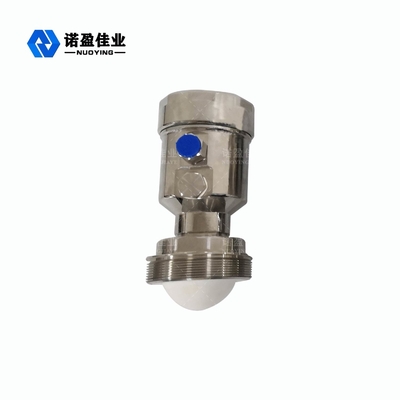

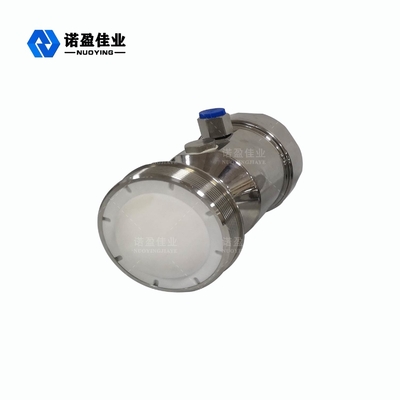

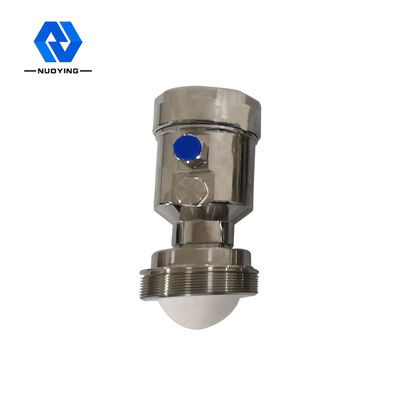

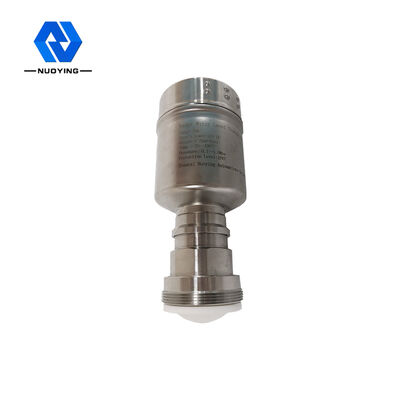

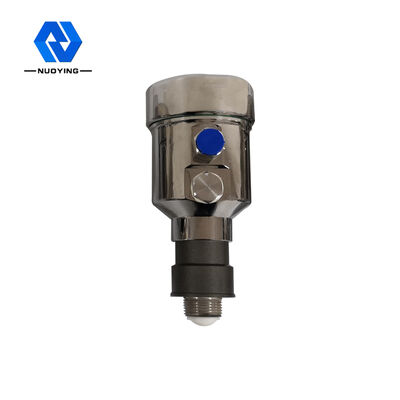

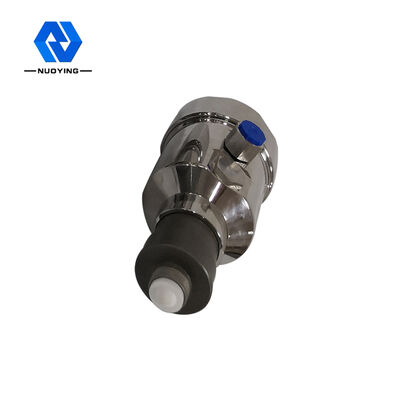

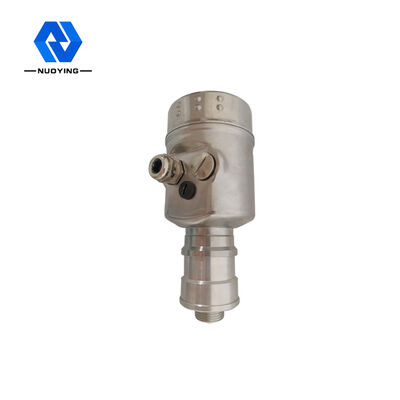

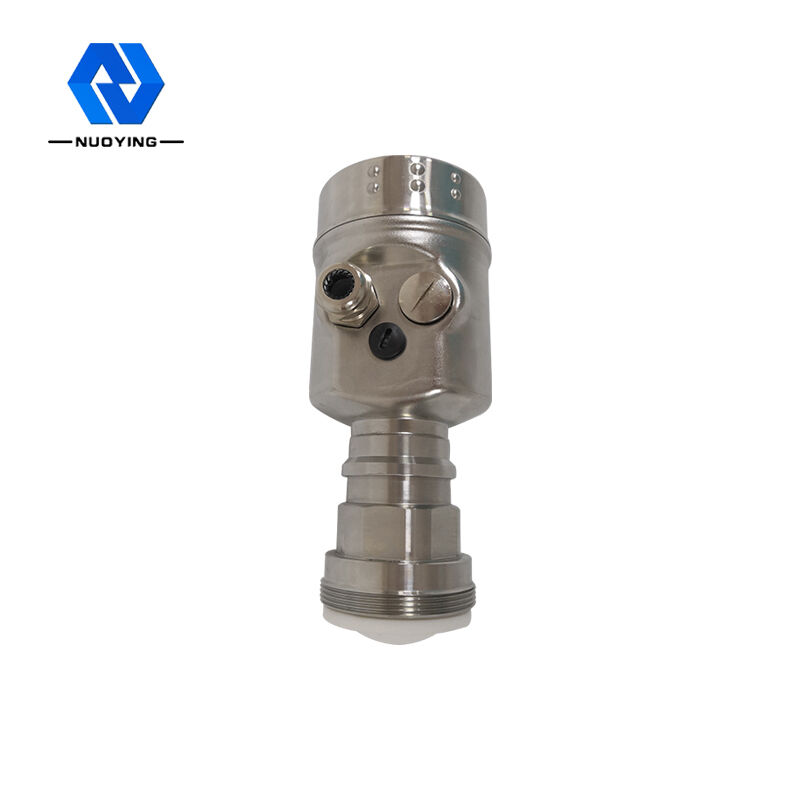

NYRD900 80G Yüksek Hassasiyetli Ölçme Radarı Seviye Ölçer Uzaktan Hata Ayıklama Desteği
80G Yüksek Hassasiyetli Ölçme Radarı Seviye Ölçer Uzaktan Hata Ayıklama DesteğiÇalışma prensibi
NYRD900 FMCW radar ürünleri (milimetre dalga radarları olarak da bilinir), Ku-bant radarlardan daha yüksek frekanslı milimetre dalga bantlarının kullanılması nedeniyle, uzun menzilli hedef tespiti, güçlü duman ve tozsuz ortamlarda kullanılabilir. , uzun mesafeli görüntüleme, çok spektral görüntüleme ve diğer yönler.Önemli uygulamalar ve mikrodalga radarından daha küçük hedefleri tespit edebilir ve daha yüksek çözünürlük ve daha güçlü gizlilik ile daha doğru konumlandırma elde edebilir.
80G Yüksek Hassasiyetli Ölçme Radarı Seviye Ölçer Uzaktan Hata Ayıklama DesteğiTasarım özelliği
1.İyi geçici performans: Daha kompakt bir RF yapısı, daha yüksek gürültü sinyali oranı elde etmek için kendi geliştirdiği CMOS milimetre dalga RF çipine dayanmaktadır.
2. 5GHz çalışma bant genişliği, ürünün daha yüksek bir ölçüm çözünürlüğü oranına ve ölçüm doğruluğuna sahip olmasını sağlar
3. Tutarlılık: Tutarlı bir akım güdümlü dipol şok üretimi veya tutarlı bir lazer darbe üretiminin doğrusal olmayan diferansiyel frekans etkisi
4.Düşük enerji: milimetre dalga foton enerjisi sadece birkaç milielektron volta sahiptir, tespit edilecek maddenin X-ışını iyonizasyonu ve tahribatı olmayacaktır, bu nedenle tespit edilecek maddeyi yok etmek kolay değildir
5.Güçlü penetrasyon: Polar olmayan maddeler için güçlü penetrasyon.Birçok metalik olmayan polar olmayan malzeme bu bantta daha az ışın emer ve bu nedenle malzemenin iç yapısını araştırmak için kullanılabilir.Örneğin, seramik / karton / plastik ürünler / köpük, bu elektromanyetik radyasyon bandına karşı şeffaftır ve ayrıca makine / patlayıcıları ve ilaçları keşfetmek gibi havaalanı / istasyon güvenliği izleme için veya devre kartı kaynak tespiti için kullanılabilir.
6. Polar moleküller tarafından emilmesi kolaydır: Bu bant homojen olmayan maddelerde daha az saçılıma sahiptir ve su buharı içeriğini tespit edip ölçebilir.Ayrıca malzeme kompozisyonunu inceleyebilir veya karakteristik profillerini analiz ederek kalite kontrolünü gerçekleştirebilirsiniz.
7.Geniş ölçüm aralığı, küçük kör alan.Maksimum menzil 120 m'ye ulaşabilir ve kör alan 8 cm'ye ulaşabilir.
80G Yüksek Hassasiyetli Ölçme Radarı Seviye Ölçer Uzaktan Hata Ayıklama DesteğiTeknik parametreler
Sıradan uygulama |
Elektromanyetik dalga emisyon açısı 3 dereceden azdır, dar alan veya kılavuz dalga tüpü ölçümü için uygundur |
Büyük boy depolama tankları (150m) ve küçük depolama tankları (Küçük kör alan) için uygundur | |
Yüksek hassasiyet, yüksek hijyen seviyesi ve diğer ölçüm durumları | |
Karmaşık proses koşulları (karıştırma, ısıtma çubuğu, merdiven, yüzer çatı, güçlü toz, güçlü buhar vb.) | |
ürün modeli | NYRD900 |
emisyon frekansı | 76GHz-81GHz, FM tarama frekansı genişliği 5GHz'dir |
Anten formu | Lensli anten, korozyon önleyici tip, lensli anten |
Anten malzemesi | PTFE,304+PTFE |
ölçüm aralığı | 0.08-150m |
ölçüm doğruluğu | %0.05-%0.1FS |
Güç kaynağı gerilimi | 24VDC,220VAC |
sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Proses sıcaklığı | -40~+130℃,-40~+260℃(≥260℃ özelleştirilebilir) |
Proses basıncı | -0.1~2.0MPa |
prosedür bağlantısı | vida dişi, braket, flanş, kelepçeler (isteğe bağlı) |
koruma seviyeleri | IP65,IP67,IP68(opsiyonel) |
patlamaya dayanıklı sınıflandırma | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
