Ürün ayrıntıları:
|
ürün modeli: | NYRD809 | Anten Tipi: | Korna tipi |
---|---|---|---|
Anten Malzemesi: | 304 | Sıradan uygulama: | çeşitli katılar |
Ölçüm aralığı: | 0-30m | Ölçüm doğruluğu: | %0,05~%0,1 F.S |
Proses Sıcaklığı: | - 40~+1200 ℃ | Proses Basıncı: | -0.1~2.0MPa |

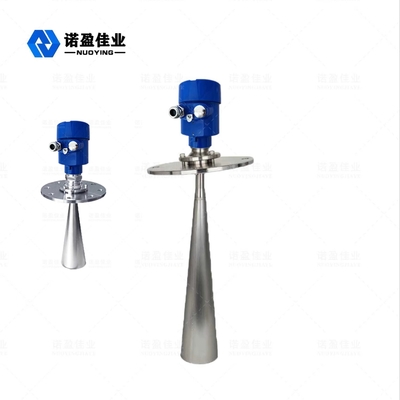

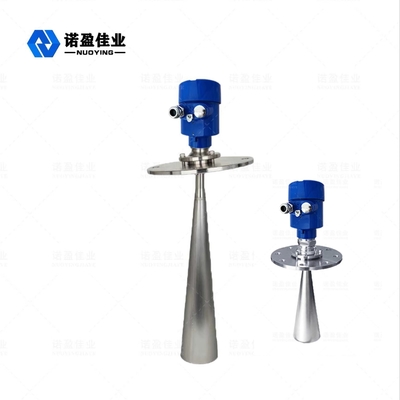

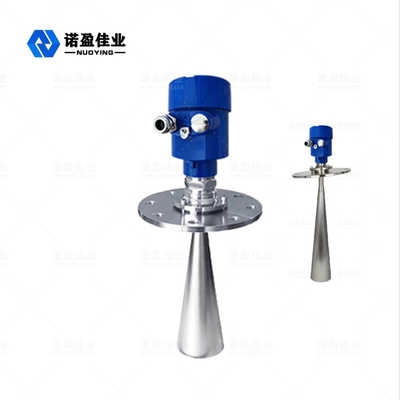

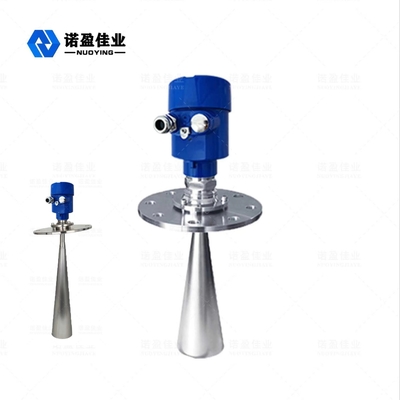

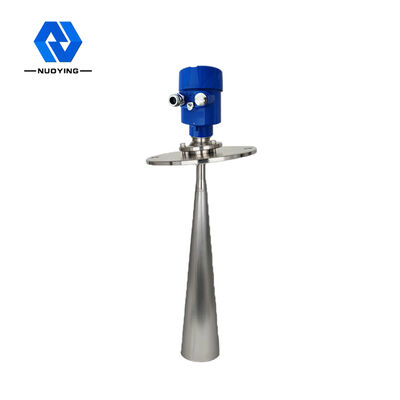

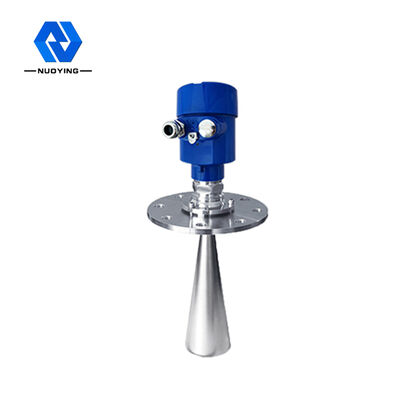

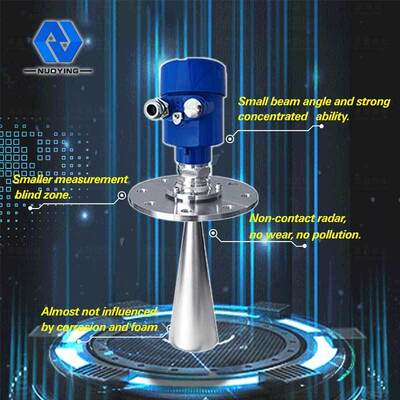

26G Radar Seviye Ölçer NYRD809 Küçük Kör Bölge Yüksek Frekans
26G Radar Seviye Ölçer Çalışma Prensibi
Radar seviyesi anteni, anten aracılığıyla aşağı doğru iletilen dar mikrodalga darbeleri iletir.Darbe dalgası ölçülen ortamın yüzeyine değdiğinde geri yansıtılır ve anten sistemi tarafından tekrar alınır.Sinyal elektronik devre kısmına iletilir ve otomatik olarak seviye sinyaline dönüştürülür (darbe yayılma hızı son derece hızlı olduğu için elektromanyetik dalganın hedefe ulaşması ve yansımadan sonra alıcıya geri dönmesi için geçen süre neredeyse anlıktır).
Ölçüm referans düzlemi: dişin alt yüzeyi veya flanşın sızdırmazlık yüzeyi.
Not: Radar seviye zamanlayıcısı kullanılırken, en yüksek seviyenin kör alana (şekilde D ile gösterilen alan) giremeyeceğinden emin olunmalıdır.
26G Radar Seviye Ölçer Teknik parametreler
tipik uygulamalar |
Çeşitli katılar (tahıl, çakıl, demir cevheri, kömür vb.) |
ürün modeli | NYRD809 |
Anten Tipi |
çubuk tipi, su damlası tipi, düz plaka tipi, korna tipi, cilalı yüzey tipi, lens tipi |
Anten Malzemesi | PTFE, 304, 316, PP, PFA |
Ölçüm aralığı | 10m, 20m, 30m, 35m, 40m, 80m |
Ölçüm doğruluğu | %0,05~%0,1 F.S |
Güç kaynağı | 24VDC (iki telli, dört telli), 220VAC |
Sinyal Çıkışı | 4... 20mA/HART/RS485/Modbus |
Proses Sıcaklığı | - 40~+1200 ℃ |
Proses Basıncı | - 0.1~2.0MPa |
Proses bağlantısı | diş, braket, flanş, sıhhi kelepçe (isteğe bağlı) |
Elektrik Arayüzü | M20×1,5, 1/2"NPT |
Koruma Sınıfı | IP65, IP67, IP68 (isteğe bağlı) |
Patlamaya Dayanıklı Sınıf | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ayrıntılar için sertifikaya bakın) |
Açıklama: Özelleştirilmiş ürünler, kullanıcıların özel gereksinimlerine göre tasarlanabilir!
İlgili kişi: Lay
Tel: 13709297818
