Ürün ayrıntıları:
|
| Sıradan uygulama: | hafif aşındırıcı sıvı | Ürün modelleri: | NYRD701 |
|---|---|---|---|
| Anten Tipi: | Kablo tipi | Anten Malzemesi: | PTFE, 304, 316 |
| Ölçüm aralığı: | 0~30m | Ölçüm doğruluğu: | %0,05~%0,1 F.S |
| sinyal çıkışı: | 4... 20mA/HART/RS485/Modbus | Elektrik arayüzü: | M20 × 1,5, ½"NPT |

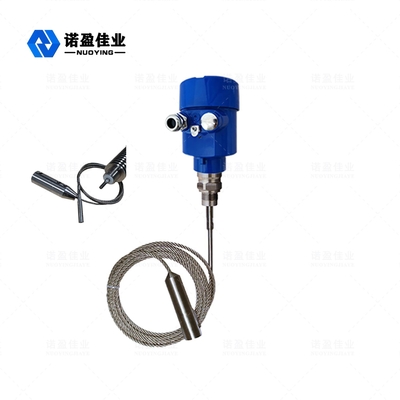

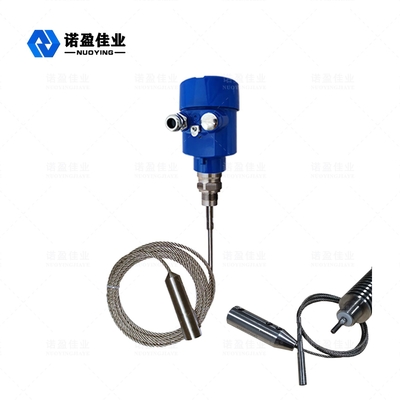

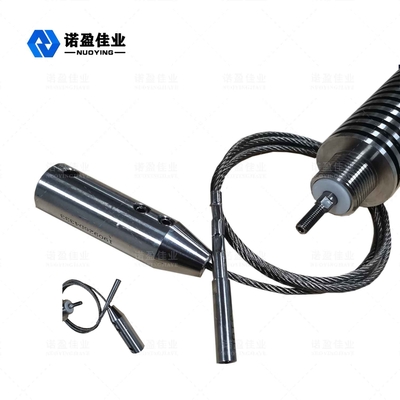

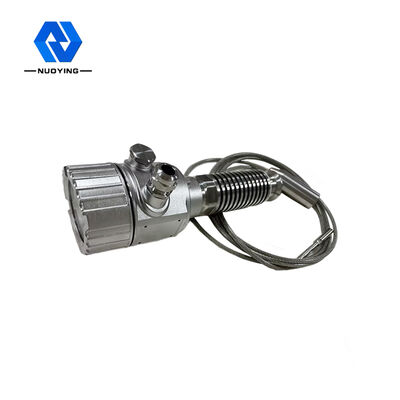

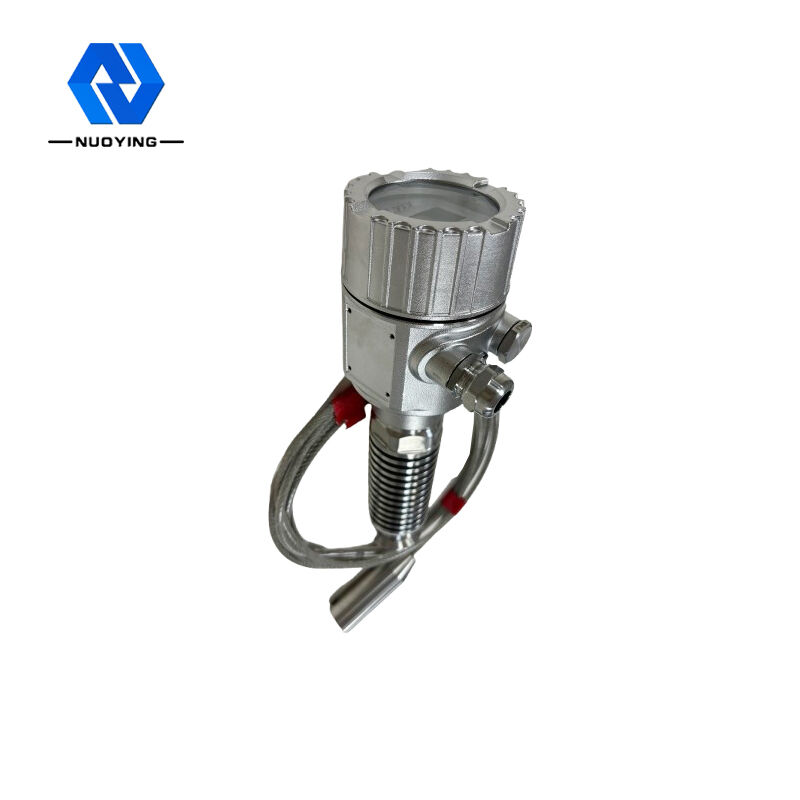

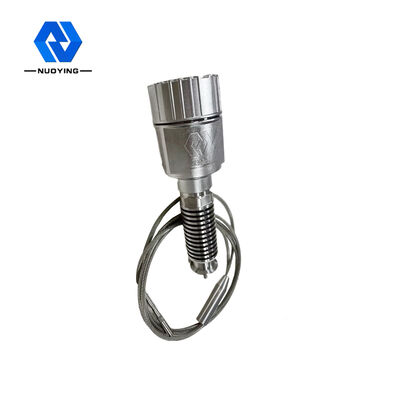

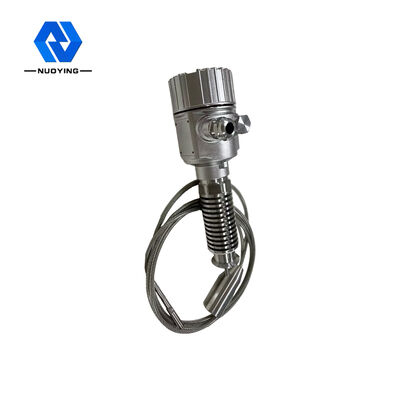

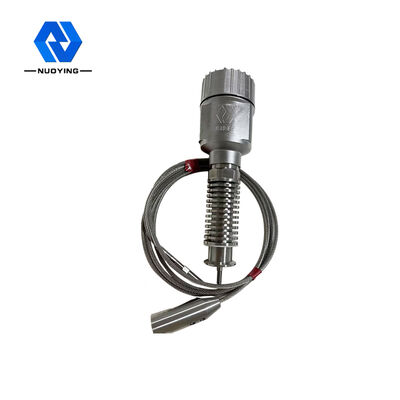

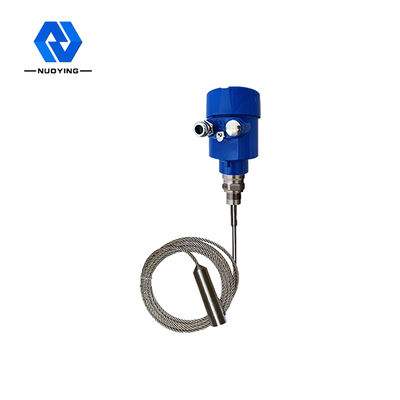

NYRD701 1.8G Kablo Anten Kılavuzlu Dalga Radar Seviye Ölçer
NYRD701 1.8GKılavuzlu Dalga Radar Seviye Ölçer Çalışma Prensibi
Kılavuzlu dalga radarı tarafından gönderilen yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır.Ölçülen ortamla karşılaşıldığında, dielektrik sabitindeki ani bir değişiklik yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesiyle orantılıdır.
|
Sıradan uygulama |
Hafif aşındırıcı sıvı |
| Ürün Modelleri | NYRD701 |
| Anten Tipi | Kablo tipi |
| Anten Malzemesi | PTFE, 304, 316 |
| Yankı Örnekleme | 55 kez/sn |
| Ölçüm aralığı | 0~30m |
| Ölçüm doğruluğu | %0,05~%0,1F.S |
| Güç kaynağı | 24VDC (iki telli, dört telli), 220VAC |
| Sinyal Çıkışı | 4...20mA/HART/RS485/Modbus... |
| Proses Sıcaklığı | - 40~+130 ℃ |
| Proses Basıncı | - 0.1~2.0MPa |
| Proses Bağlantısı | iplik, braket, flanş, kelepçe (isteğe bağlı) |
| Elektrik Arayüzü | M20 × 1,5, ½"NPT |
| Koruma Sınıfı | IP65, IP67, IP68 (isteğe bağlı) |
| Patlamaya Dayanıklı Sınıf | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ayrıntılar için sertifikaya bakın) |
Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir ve tasarlanabilir!
NYRD701 1.8GKılavuzlu Dalga Radar Seviye Ölçer Tasarım Özellikleri
◎ Kılavuzlu dalga radar malzeme seviyesi ölçer, gelişmiş mikrodalga işleme teknolojisini ve benzersiz Echo Discovery yankı işleme teknolojisini benimser.Temaslı ölçüm ile ölçüm doğruluğu yüksektir ve ölçüm daha doğrudur.Aynı zamanda güdümlü dalga radarı adezyona karşı direnç gösterir ve orta sıcaklık ve adezyon gibi dış ortamlardan etkilenmez.
◎ Çeşitli proses bağlantı modları ve algılama bileşen tipleri, 70X serisi kılavuzlu radar seviye ölçeri çeşitli karmaşık çalışma koşulları ve uygulamaları için uygun hale getirir.Yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabit ortam gibi.
◎ Son derece düşük emisyon gücüne sahip darbeli çalışma modunu benimser ve insan vücuduna ve çevreye zarar vermeden çeşitli metal ve metalik olmayan kaplara kurulabilir.
