| Marka Adı: | NUOYING |
| Model Numarası: | NYRD806 |
| Moq: | 1 bilgisayar |
| fiyat: | $138~$800/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | ayda 1000 adet |
NYRD806 26GHz Fabrika Radar Seviyesi Göndericisi Temassız Boynuz Tipi Radar Seviyesi Ölçücüsü Hafif Koroziv Sıvılar için
NYRD80626GHz Radar Seviyesi Göndericisi Ürün Tanımı
NYRD806 Radar seviye vericisi, maksimum ölçüm mesafesine 30 metre ulaşan 26 GHz yüksek frekanslı bir radar seviye ölçüm cihazıdır.ve yeni hızlı mikroprosesör daha yüksek hızlı sinyal analizi ve işleme yapabilir, böylece cihaz bazı karmaşık ölçüm koşulları için kullanılabilir.
NYRD80626GHz Radar Seviyesi Göndericisi Çalışma İlkeleri
Radar nesne konum antenin, anten üzerinden aşağıya gönderilen dar bir mikrodalga darlığı yayar.geri yansıtılır ve tekrar anten sistemi tarafından alınırSinyal elektronik devre parçası ile iletilir ve otomatik olarak nesne düzeyinde bir sinyale dönüştürülür.Elektromanyetik dalganın hedefine ulaşması ve alıcıya geri dönmesi için gereken zaman neredeyse anlık).
Ölçme verisi: Filin alt yüzeyi veya flensin mühürleme yüzeyi.
Not: Radar seviye vericisini kullanırken,En yüksek seviye ölçüm kör alanına girmez (şekildeki D alanı).
NYRD806 26GHz Radar Seviyesi Göndericisi Tasarım Özellikleri
Anten büyüklüğü küçük, kurulumu kolaydır; temassız radar, aşınma yok, kirlilik yok
Korozyona ve köpüğe az etkilenir; Orta yoğunluk, sıcaklık ve basınç değişikliklerine etkilenmez
Şiddetli toz ortamı yüksek frekanslı seviye ölçümünün çalışmasına az etki eder
Daha kısa dalga boyu, eğimli katı yüzeyler için daha iyi yansıma
Küçük ışın açısı ve yoğun enerji
Ölçüm kör alanı daha küçüktür ve küçük tank ölçümleri için iyi sonuçlar elde edilebilir
Değişen koşullarda bile daha iyi performans için yüksek sinyal-gürültü oranı
Yüksek frekans, katı ve düşük dielektrik sabit ortamları ölçmek için en iyi seçim
NYRD806 26GHz Radar Seviye Göndericisi Uygulama Alanları
1Elektrik santralleri: Depolar, silo pompaları, buhar şişeleri, kül depolama, petrol tankları vb.
2Petrol alanı: Ham petrol depolama tankları, rafine edilmiş petrol depolama tankları, çökme tankları, kanalizasyon tankları, sondaj çamur tankları vb.
3Kimyasal: Ham petrol damıtma kulesi, ham madde silo, ara silo, reaksiyon tankı, amonyak tankı, asfalt depolama tankı vb.
4Metallürji: Ham maddeler silosu, yardımcı malzeme silosu, elektrolitik hücre tampon tankları vb.
5Su kaynakları: Kanallar, rezervuarlar, tarım arazileri sulama, nehir su seviyesi izleme, ani sel uyarısı, kentsel seller vb.
6Gıda ürünleri: Meyve suyu fabrikası, süt fabrikası, bira üretimi depolama tankı vb.
7İlaçlar: Çinli ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb.
8Su arıtma: Su depoları, çukurlar, su arıtma tankları, çökeltme tankları, derin kuyular, içme suyu ağları vb.
9Kağıt: Depolama kulesi, kimyasal malzeme depolama silosu vb.
10Diğerleri: Madencilik, çevre koruma, gemi yapımı ve diğer endüstriler.
NYRD806 26GHz Radar Seviyesi Göndericisi Teknik Parametreleri
| Ürün modeli | NYRD806 |
| Tipik uygulama |
Sıcaklığa dayanıklı, basınca dayanıklı, hafif koroziv sıvı |
| Anten malzemesi | 316L (ihtiyaç duyulmaz) |
| Anten tipi | Boynuz Anten |
| Ölçme aralığı | 30m |
| Ölçüm doğruluğu | ±3mm |
| Güç kaynağı | 24VDC (2 Kablo, 4 Kablo) |
| Orta sıcaklık | -40~250°C |
| Süreç bağlantısı | Sütun, flens (ihtiyaç duyulmaz) |
| Süreç basıncı | -0,1~4,0MPa |
| Koruma sınıfı | IP67 |
| Patlama geçirmez sınıf | Exia II CT6 |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Elektriksel arayüz | M20*1.5, 1⁄2 ′′NPT |
Not: Ürünler kullanıcıların özel gereksinimlerine göre özelleştirilebilir.

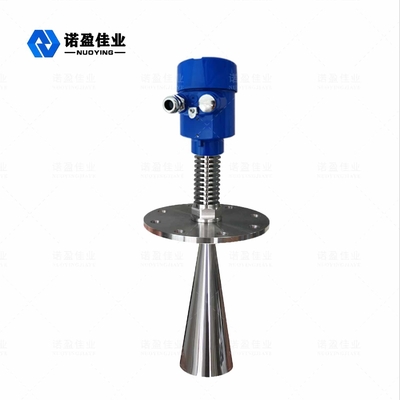

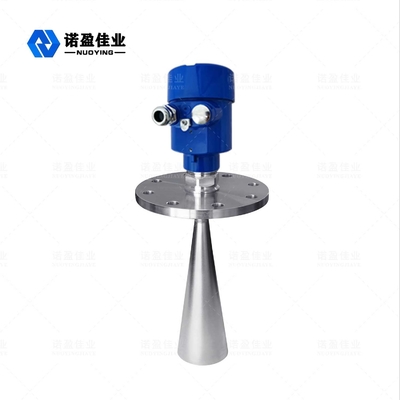

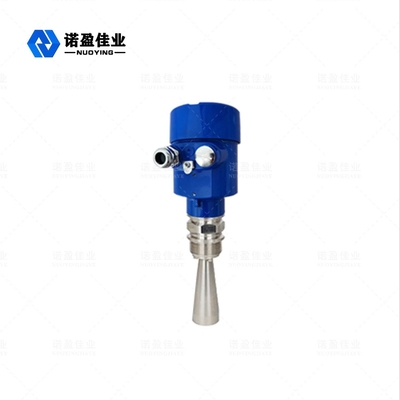

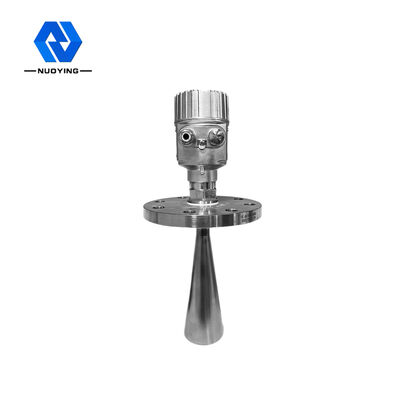

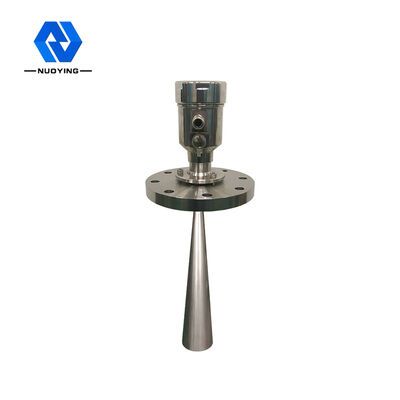

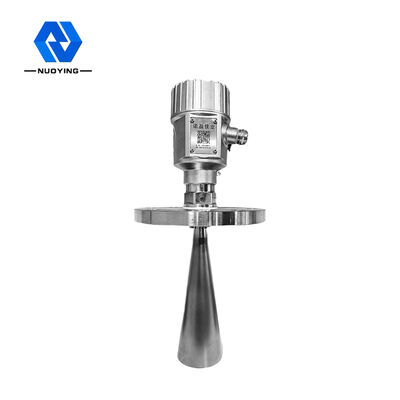

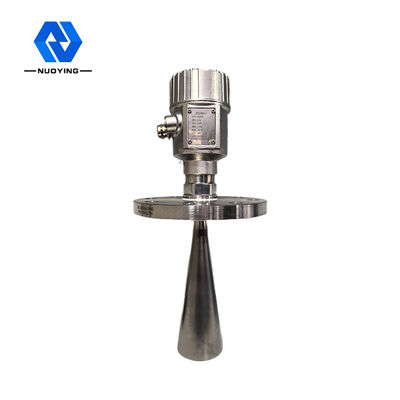

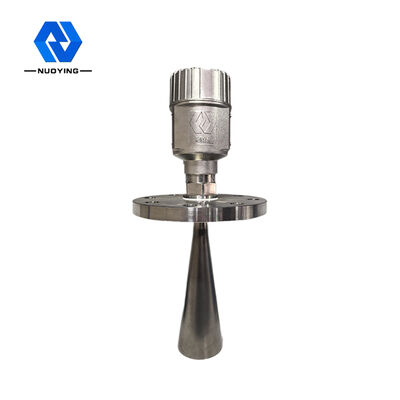

NYRD806 26GHz Radar Seviye Göndericisi İlişkili Resimler
