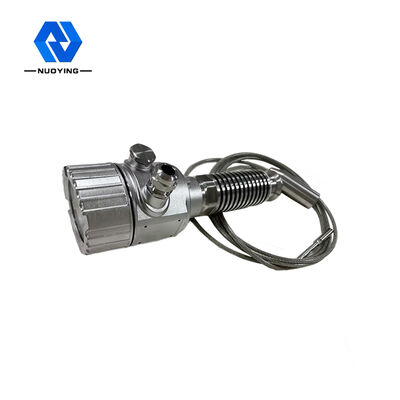

Fabrika Doğrudan Satış NYRD701 1.8GHz Yüksek Doğruluklu Yönlendirilmiş Dalga Radarı 4-20mA Çıktısı ile Seviye Ölçücü Göndericisi

Fabrika Doğrudan Satış NYRD701 1.8GHz Yüksek Doğruluklu Yönlendirilmiş Dalga Radarı 4-20mA Çıktısı ile Seviye Ölçücü Göndericisi

NYRD701 1.8GHzYönlendirilmiş DalgaRadar seviyesinde vericilerÇalışma prensibi

Rehber dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbeleri algılama bileşeni boyunca (çelikli kablo veya çelik çubuk) yol alır.Dielektrik sabit değişir., yansımaya neden olur ve nabız enerjisinin bir kısmı geri yansıtılır.Yayılan darbeler ile yansıyan darbeler arasındaki zaman aralığı, ölçülen ortamın mesafesine doğrudan orantılıdır..

Giriş:
Yönlendirilmiş dalga radar, zaman yolculuğu ilkesine dayanan bir ölçüm aletidir.ve çalışma süresi elektronik bileşenler aracılığıyla seviye sinyali haline dönüştürülebilirSonda yüksek frekanslı darbeler gönderir ve kablo veya çubuk sondası boyunca yayılır.alıcı tarafından geri yansıtılır ve alıcı tarafından alınabilirler., ve mesafe sinyali seviye sinyali haline dönüştürülür.

Yansıtılan darbe sinyali, kablo veya çubuk sondası boyunca cihazın elektronik devresine iletilir.Mikroprosesör sinyali işliyor ve malzeme yüzeyinde mikro dalga dürtüsü tarafından üretilen yankıyı tanıyorDoğru yankı sinyali tanımlama, darbeler yazılımı tarafından tamamlanır.D=C×T/2 (burada C ışık hızıdır)Boş tankın E mesafesi bilindiğinden, seviye şöyledir: L=E-D

Çıktı:
Boş tank yüksekliği E ((= sıfır), tam tank yüksekliği F ((= tam aralık) ve bazı uygulama parametrelerini girerek, uygulama parametreleri otomatik olarak ölçüm ortamına uyarlar.4-20mA çıkışa karşılık gelen.

NYRD701 1.8GHzYönlendirilmiş DalgaRadar seviyesinde vericilerTasarım Özellikleri

• Rehberli dalga radar seviyesi verici gelişmiş mikrodalga işleme teknolojisini ve eşsiz Echo Discovery yankı işleme teknolojisini benimsiyor.Temas ölçümü yüksek doğruluğa ve daha doğru ölçüme sahiptirAynı zamanda, yönlendirilmiş dalga radar anti yapışkanlığı, orta sıcaklık, yapışkanlık ve diğer dış ortam tarafından etkilenmez.

• 70X serisi yönlendirilmiş dalga radar seviye verici, yüksek sıcaklık, yüksek basınç ve küçük dielektrik sabit vb. gibi çeşitli karmaşık çalışma koşulları ve uygulamalar için uygundur.

• Nabız çalışma modu, düşük emisyon gücü, insan vücuduna ve çevreye herhangi bir zarar vermeden çeşitli metal ve metal olmayan kaplara monte edilebilir.

NYRD701 1.8GHzYönlendirilmiş DalgaRadar seviyesindeki verici uygulama alanları

1Elektrik santralleri: Depolar, silo pompaları, buhar şişeleri, kül depolama, petrol tankları vb.

2Petrol alanı: Ham petrol depolama tankları, rafine edilmiş petrol depolama tankları, çökme tankları, kanalizasyon tankları, sondaj çamur tankları vb.

3Kimyasal: Ham petrol damıtma kulesi, ham madde silo, ara silo, reaksiyon tankı, amonyak tankı, asfalt depolama tankı vb.

4Metallürji: Ham maddeler silosu, yardımcı malzeme silosu, elektrolitik hücre tampon tankları vb.

5Su kaynakları: Kanallar, rezervuarlar, tarım arazileri sulama, nehir su seviyesi izleme, ani sel uyarısı, kentsel seller vb.

6Gıda ürünleri: Meyve suyu fabrikası, süt fabrikası, bira üretimi depolama tankı vb.

7İlaçlar: Çinli ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb.

8Su arıtma: Su depoları, çukurlar, su arıtma tankları, çökeltme tankları, derin kuyular, içme suyu ağları vb.

9Kağıt: Depolama kulesi, kimyasal malzeme depolama silosu vb.

10Diğerleri: Madencilik, çevre koruma, gemi yapımı ve diğer endüstriler.

NYRD701 1.8GHzYönlendirilmiş DalgaRadar seviyesinde vericilerTeknik parametreler

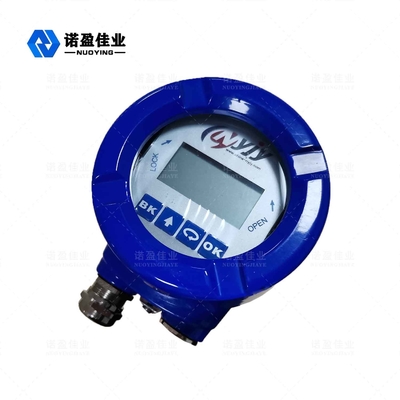

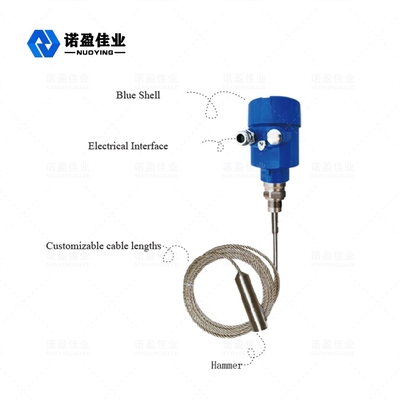

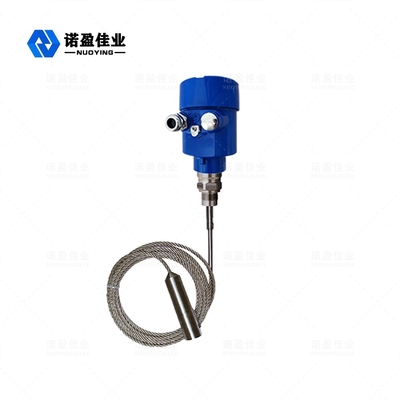

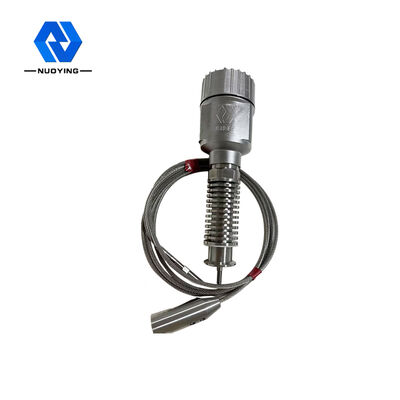

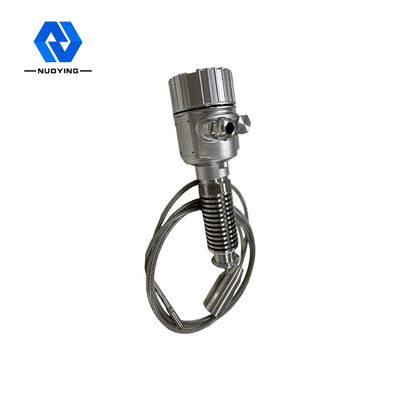

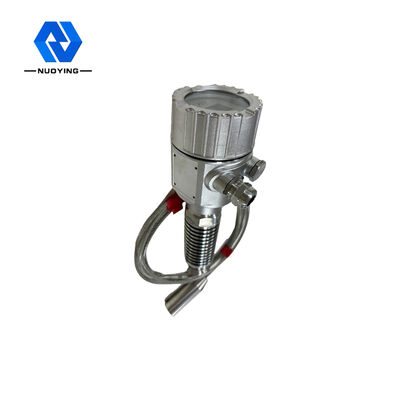

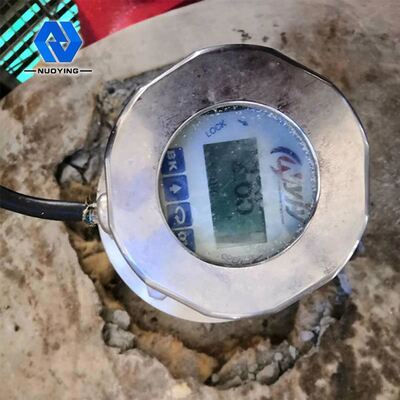

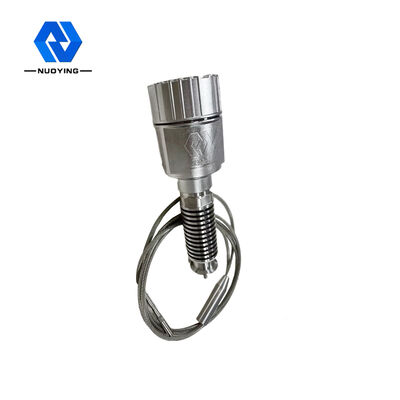

NYRD701 1.8GHzYönlendirilmiş Dalga Radar seviyesinde yayınlayıcı ilgili resimler
