| Marka Adı: | NUOYING |
| Model Numarası: | NYRD701 |
| Moq: | 1 bilgisayar |
| fiyat: | $239~$259/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | ayda 1000 adet |
1Kablolu Anten ve ±1mm Doğruluklı Radar Seviye Sensörü ile.8GHz RS485 Yönlendirilmiş Dalga Radar Seviye İleticisi
1.8GHzYönlendirilmiş DalgaRadar seviyesinde vericilerÇalışma prensibi
Giriş:
Yönlendirilmiş dalga radar, zaman yolculuğu ilkesine dayanan bir ölçüm aletidir.ve çalışma süresi elektronik bileşenler aracılığıyla seviye sinyali haline dönüştürülebilirSonda yüksek frekanslı darbeler gönderir ve kablo veya çubuk sondası boyunca yayılır.alıcı tarafından geri yansıtılır ve alıcı tarafından alınabilirler., ve mesafe sinyali seviye sinyali haline dönüştürülür.
Yansıtılan darbe sinyali, kablo veya çubuk sondası boyunca cihazın elektronik devresine iletilir.Mikroprosesör sinyali işliyor ve malzeme yüzeyinde mikro dalga dürtüsü tarafından üretilen yankıyı tanıyorDoğru yankı sinyali tanımlama, darbeler yazılımı tarafından tamamlanır.D=C×T/2 (burada C ışık hızıdır)Boş tankın E mesafesi bilindiğinden, seviye şöyledir: L=E-D
Çıktı:
Boş tank yüksekliği E ((= sıfır), tam tank yüksekliği F ((= tam aralık) ve bazı uygulama parametrelerini girerek, uygulama parametreleri otomatik olarak ölçüm ortamına uyarlar.4-20mA çıkışa karşılık gelen.
1.8GHzYönlendirilmiş DalgaRadar seviyesindeki verici uygulama alanları
1Elektrik santralleri: Depolar, silo pompaları, buhar şişeleri, kül depolama, petrol tankları vb.
2Petrol alanı: Ham petrol depolama tankları, rafine edilmiş petrol depolama tankları, çökme tankları, kanalizasyon tankları, sondaj çamur tankları vb.
3Kimyasal: Ham petrol damıtma kulesi, ham madde silo, ara silo, reaksiyon tankı, amonyak tankı, asfalt depolama tankı vb.
4Metallürji: Ham maddeler silosu, yardımcı malzeme silosu, elektrolitik hücre tampon tankları vb.
5Su kaynakları: Kanallar, rezervuarlar, tarım arazileri sulama, nehir su seviyesi izleme, ani sel uyarısı, kentsel seller vb.
6Gıda ürünleri: Meyve suyu fabrikası, süt fabrikası, bira üretimi depolama tankı vb.
7İlaçlar: Çinli ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb.
8Su arıtma: Su depoları, çukurlar, su arıtma tankları, çökeltme tankları, derin kuyular, içme suyu ağları vb.
9Kağıt: Depolama kulesi, kimyasal malzeme depolama silosu vb.
10Diğerleri: Madencilik, çevre koruma, gemi yapımı ve diğer endüstriler.
1.8GHzYönlendirilmiş DalgaRadar seviyesinde vericilerTeknik parametreler
| Ürün modeli | NYRD701 |
| Tipik uygulama |
Sıvılar, tozlar, katı parçacıklar |
| Anten malzemesi | 304 |
| Anten tipi | Yumuşak kablo antenleri |
| Ölçme aralığı | 30m |
| Ölçüm doğruluğu | ±1mm |
| Güç kaynağı | 24VDC (iki tel, dört tel)) |
| Orta sıcaklık | -40~+130°C, -40~+250°C |
| Süreç bağlantısı | Fil, flens (ihtiyaçlı) |
| Süreç basıncı | -0,1~4,0MPa |
| Koruma sınıfı | IP67 |
| Patlama geçirmez sınıf | Exia II CT6 (ihtiyaç duyulmaz) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Elektriksel arayüz | M20*1.5, 1⁄2 ′′NPT |
Not: Ürünler kullanıcıların özel gereksinimlerine göre özelleştirilebilir.

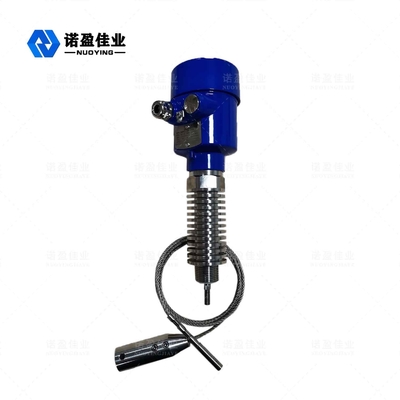

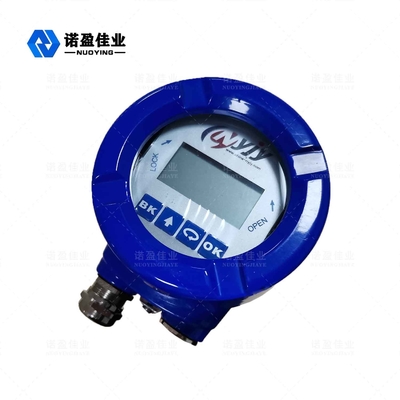

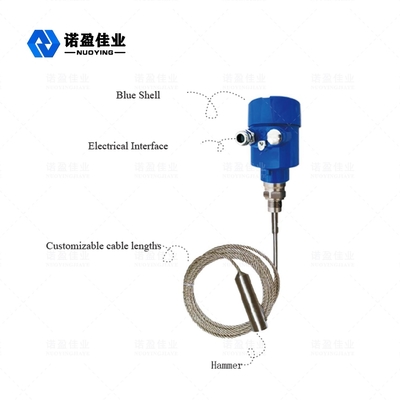

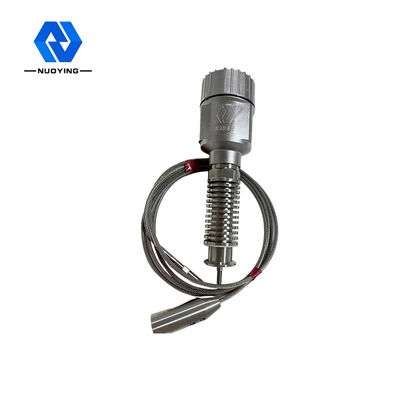

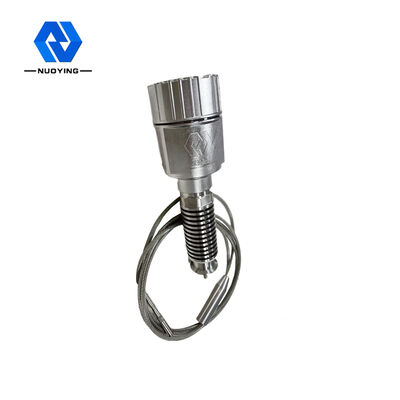

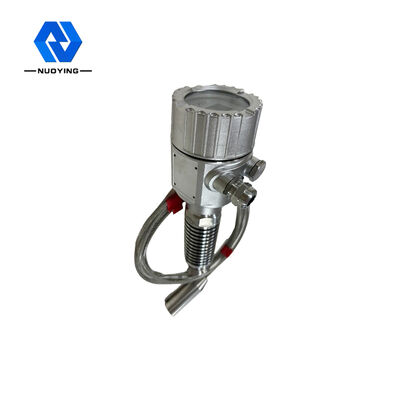

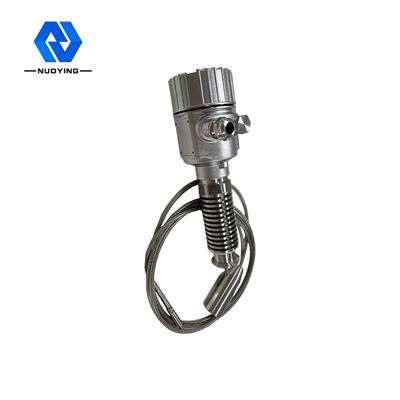

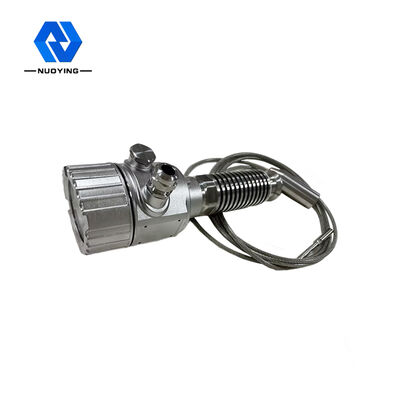

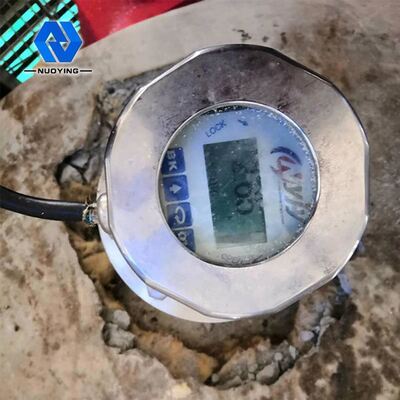

1.8GHzYönlendirilmiş DalgaRadar seviyesinde yayınlayıcı ilgili resimler
