| Marka Adı: | NUOYING |
| Model Numarası: | NYRD701 |
| Moq: | 1 bilgisayar |
| fiyat: | $320~$385/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | ayda 1000 adet |

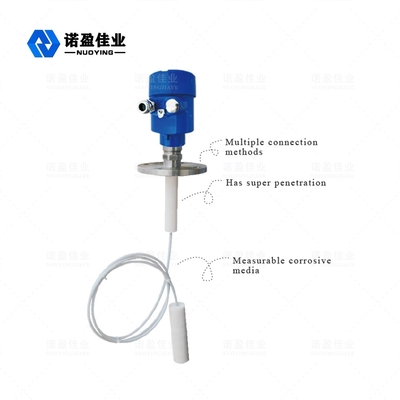

PTFE antenli yüksek korozif sıvılar için 30m menzilli bağlantı yönlendirilen dalga radar seviye ölçer
İletişim Yönlendirilmiş Dalga Radar Seviye ÖlçücüsüÇalışma prensibi
Giriş:
Yönlendirilmiş dalga radar, zaman yolculuğu ilkesine dayanan bir ölçüm aletidir.ve çalışma süresi elektronik bileşenler aracılığıyla seviye sinyali haline dönüştürülebilirSonda yüksek frekanslı darbeler gönderir ve kablo veya çubuk sondası boyunca yayılır.alıcı tarafından geri yansıtılır ve alıcı tarafından alınabilirler., ve mesafe sinyali seviye sinyali haline dönüştürülür.
Yansıtılan darbe sinyali, kablo veya çubuk sondası boyunca cihazın elektronik devresine iletilir.Mikroprosesör sinyali işliyor ve malzeme yüzeyinde mikro dalga dürtüsü tarafından üretilen yankıyı tanıyorDoğru yankı sinyali tanımlama, darbeler yazılımı tarafından tamamlanır.D=C×T/2 (burada C ışık hızıdır)Boş tankın E mesafesi bilindiğinden, seviye şöyledir: L=E-D
Çıktı:
Boş tank yüksekliği E ((= sıfır), tam tank yüksekliği F ((= tam aralık) ve bazı uygulama parametrelerini girerek, uygulama parametreleri otomatik olarak ölçüm ortamına uyarlar.4-20mA çıkışa karşılık gelen.
İletişim Yönlendirilmiş Dalga Radar Seviye Ölçücüsü Tasarım Özellikleri
Rehberli dalga radar seviyesi verici gelişmiş mikrodalga işleme teknolojisini ve eşsiz Echo Discovery yankı işleme teknolojisini benimsiyor.Temas ölçümü yüksek doğruluğa ve daha doğru ölçüme sahiptirAynı zamanda, yönlendirilmiş dalga radar anti yapışkanlığı, orta sıcaklık, yapışkanlık ve diğer dış ortam tarafından etkilenmez.
70X serisi yönlendirilmiş dalga radar seviye verici, yüksek sıcaklık, yüksek basınç ve küçük dielektrik sabit vb. gibi çeşitli karmaşık çalışma koşulları ve uygulamalar için uygundur.
Nabız çalışma modu, düşük emisyon gücü, insan vücuduna ve çevreye herhangi bir zarar vermeden çeşitli metal ve metal olmayan kaplara monte edilebilir.
İletişim Yönlendirilmiş DalgaRadar seviye ölçümü Teknik parametreler
| Ürün modeli | NYRD701 |
| Tipik uygulama |
Yüksek koroziv sıvılar |
| Anten malzemesi | 304 |
| Anten tipi | Yumuşak kablo antenleri |
| Ölçme aralığı | 30m |
| Ölçüm doğruluğu | ±1mm |
| Güç kaynağı | 24VDC (iki tel, dört tel)) |
| Orta sıcaklık | -40~+130°C, -40~+250°C |
| Süreç bağlantısı | Fil, flens (ihtiyaçlı) |
| Süreç basıncı | -0,1~4,0MPa |
| Koruma sınıfı | IP67 |
| Patlama geçirmez sınıf | Exia II CT6 (ihtiyaç duyulmaz) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Elektriksel arayüz | M20*1.5, 1⁄2 ′′NPT |
Not: Ürünler kullanıcıların özel gereksinimlerine göre özelleştirilebilir.

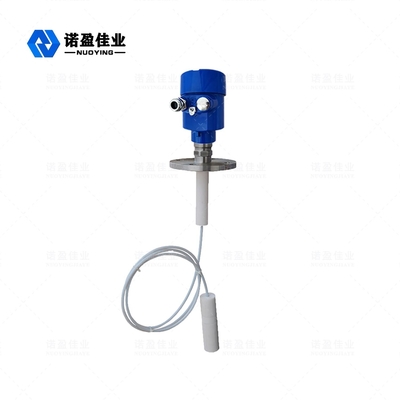

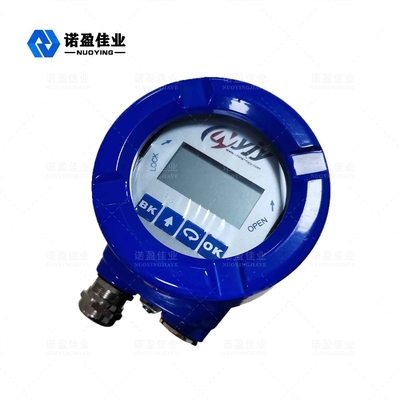

İletişim Yönlendirilmiş DalgaRadar seviye ölçümüİlişkili Resimler
