Paslanmaz Çelik Antenli, Yüksek Aşındırıcı Sıvılar için 30m Menzilli İletişim Kılavuzlu Dalga Radar Seviye Ölçer

Paslanmaz Çelik Antenli Yüksek Aşındırıcı Sıvılar İçin 30m Menzilli Temaslı Dalga Kılavuzlu Radar Seviye Ölçer

Temaslı Dalga Kılavuzlu Radar Seviye ÖlçerÇalışma Prensibi

Giriş:
Dalga kılavuzlu radar, zaman yolculuğu prensibine dayanan bir ölçüm cihazıdır. Radar dalgası ışık hızında çalışır ve çalışma süresi elektronik bileşenler aracılığıyla bir seviye sinyaline dönüştürülebilir. Prob, yüksek frekanslı darbeler gönderir ve kablo veya çubuk prob boyunca yayılır. Darbeler malzeme yüzeyine ulaştığında geri yansıtılır ve cihazdaki alıcı tarafından alınır ve mesafe sinyali seviye sinyaline dönüştürülür.

Yansıyan darbe sinyali, kablo veya çubuk prob boyunca cihazın elektronik devresine iletilir. Mikroişlemci sinyali işler ve malzeme yüzeyindeki mikrodalga darbesi tarafından üretilen yankıyı tanır. Doğru yankı sinyali tanımlaması darbe yazılımı tarafından tamamlanır. Malzeme yüzeyinden olan mesafe D, darbenin zaman yolculuğu T ile orantılıdır: D=C×T/2 (burada C ışık hızıdır). Boş tankın E mesafesi bilindiğinden, seviye şudur: L=E-D

Çıkış:
Boş tank yüksekliği E (= sıfır), dolu tank yüksekliği F (= tam menzil) ve bazı uygulama parametreleri girilerek, uygulama parametreleri cihazı ölçüm ortamına otomatik olarak uyarlar, bu da 4-20mA çıkışına karşılık gelir.

Temaslı Dalga Kılavuzlu Radar Seviye Ölçer Tasarım Özellikleri

• Dalga kılavuzlu radar seviye vericisi, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Yankı Keşfi yankı işleme teknolojisini benimser. Temaslı ölçüm yüksek doğruluk ve daha doğru ölçüm sağlar. Aynı zamanda, dalga kılavuzlu radar yapışmayı önler, ortam sıcaklığı, yapışma ve diğer dış etkenlerden etkilenmez.

• 70X serisi dalga kılavuzlu radar seviye vericisi, yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabiti gibi çeşitli karmaşık çalışma koşulları ve uygulamalar için uygundur.

• Darbe çalışma modu, düşük emisyon gücü, insan vücuduna ve çevreye herhangi bir zarar vermeden çeşitli metal ve metalik olmayan kaplara monte edilebilir.

Temaslı Dalga Kılavuzlu Radar Seviye Ölçer Teknik Parametreler

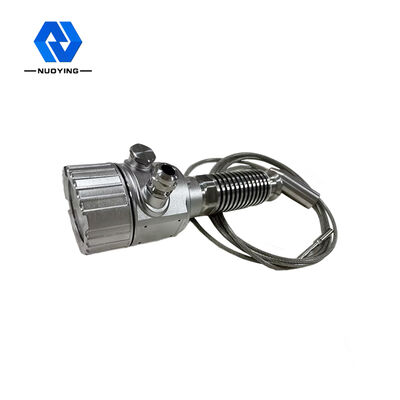

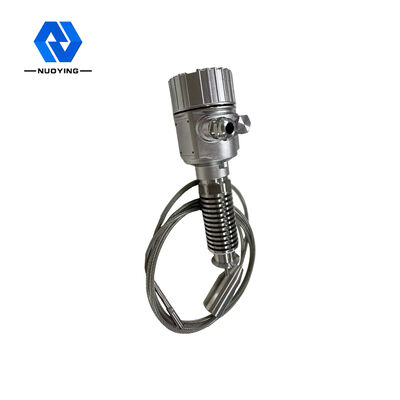

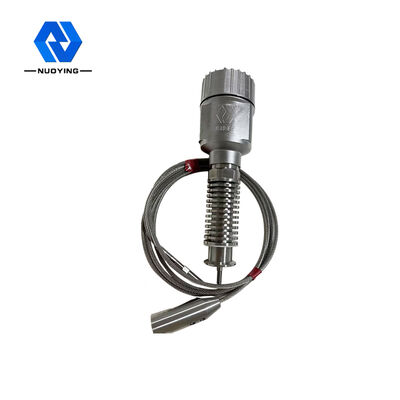

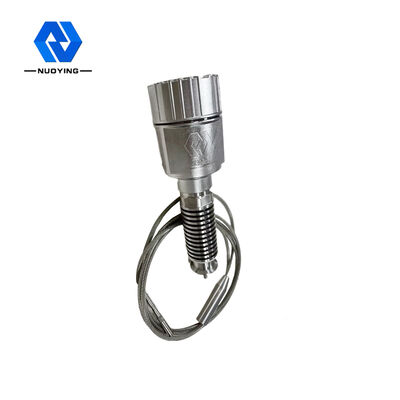

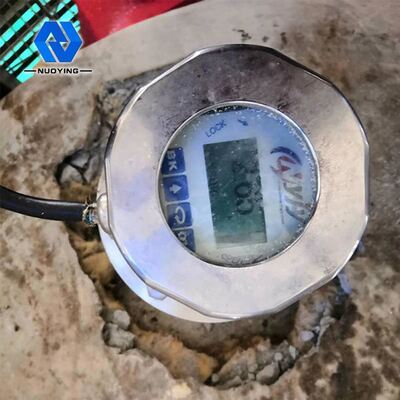

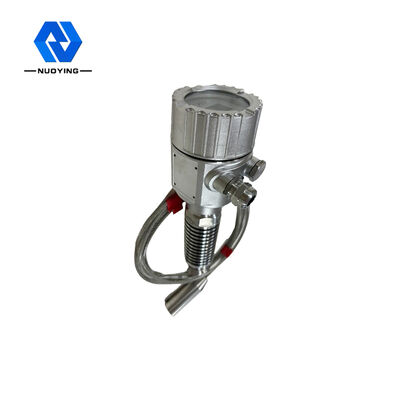

Temaslı Dalga Kılavuzlu Radar Seviye Ölçer İlgili Resimler
