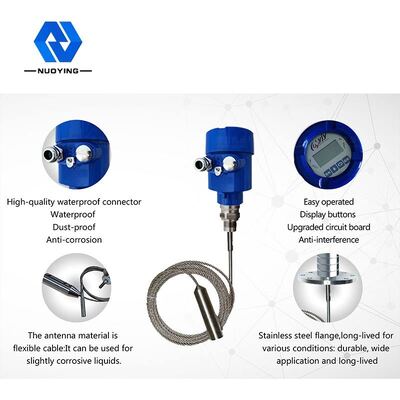

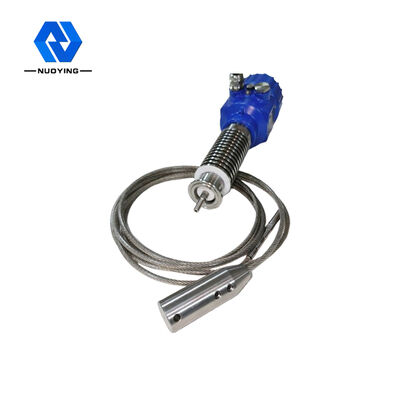

Güçlü korozyon sıvısı için dalga radar seviyesi ölçer
NYRD-701 Radar Seviye GöndericisiGenel bakış
30m temas edilebilir yönlendirilmiş dalga radarı seviye ölçümcüsü güçlü korozyon sıvısı için çalışma prensibi NYRD 701
Yönlendirilmiş dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbeleri algılama bileşeni boyunca yayılır (çelikli kablo veya çelik çubuk) ve ölçülen ortamla karşılaşır.Dielektrik sabitinin ani değişimi nedeniyle, yansımaya neden olur ve nabız enerjisinin bir kısmı geri yansıtılır.Gönderilen darbeler ve yansıtılan darbeler arasındaki zaman aralığı ölçülen ortamın uzaklığına orantılıdır..
Ben...nput işlemi
Yönlendirilmiş dalga radar, zaman yolculuğu ilkesine dayalı bir ölçüm aletidir.ve çalışma süresi elektronik bileşenler tarafından nesne seviyesinde sinyale dönüştürülebilirSonda yüksek frekanslı bir darbe yayar ve kablo veya çubuk sondası boyunca yayılır.
O.çıkış süreci
Boş tank yüksekliği E ((= sıfır), tam tank yüksekliği F ((= tam aralık) ve bazı uygulama parametrelerini girerek, uygulama parametreleri otomatik olarak ölçüm ortamına ayarlayacaktır.4-20mA çıkışa karşılık gelen.

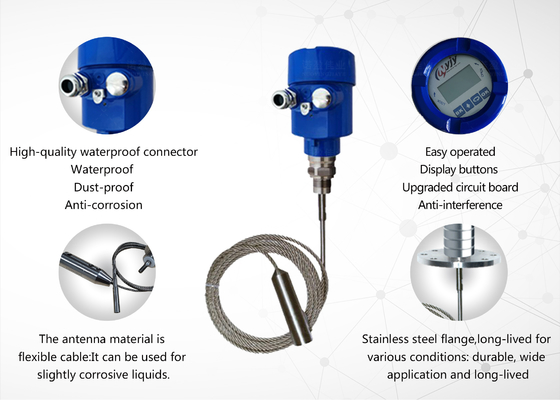

Tasarım özellikleri- Ne?30m temas edilebilir yönlendirilmiş dalga radar seviyesi ölçer güçlü korozyon sıvısı için NYRD 701
Yönlendirilmiş dalga radar nesne seviyesi ölçer gelişmiş mikrodalga işleme teknolojisini ve eşsiz Echo Discovery Echo işleme teknolojisini, temas ölçümünü, yüksek ölçüm doğruluğunu,daha doğru ölçümAynı zamanda, yönlendirilmiş dalga radarı orta sıcaklık ve yapışkanlık gibi dış ortamdan etkilenmez.
70X serisi yönlendirilmiş dalga radar nesne seviye ölçümcüsü, çeşitli süreç bağlantı modları ve algılama modülü türleri nedeniyle çeşitli karmaşık çalışma koşulları ve uygulamalar için uygundur.:Yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabit ortam.
Nabız çalışma modu, düşük emisyon gücü, çeşitli metal, metal olmayan kaplarda kurulabilir, insan vücudu ve çevreye zarar vermez.
Teknik parametreler- Ne?30m temas edilebilir yönlendirilmiş dalga radar seviyesi ölçer güçlü korozyon sıvısı için NYRD 701

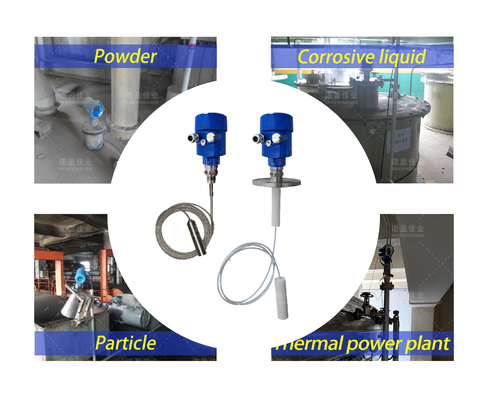

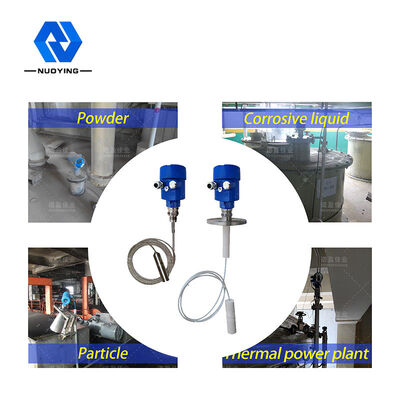

Tipik uygulama
Sıvı (güçlü korozyon, düşük dielektrik sabit, yapışkanlık, yüksek sıcaklık ve yüksek basınç, Dahili ısıtma bobini, merdiven, yüzen plaka ve diğer karmaşık durumlar)
Toz (uçan kül, kireçtaşı toz, çimento toz, beton ve diğer ortamlar)
Katı (küçük parçacıklar, tahıl, çakıl, kum ve diğer ortamlar)
Ürün modeli
NYRD701, NYRD702, NYRD703, NYRD704, NYRD705
Anten şekli

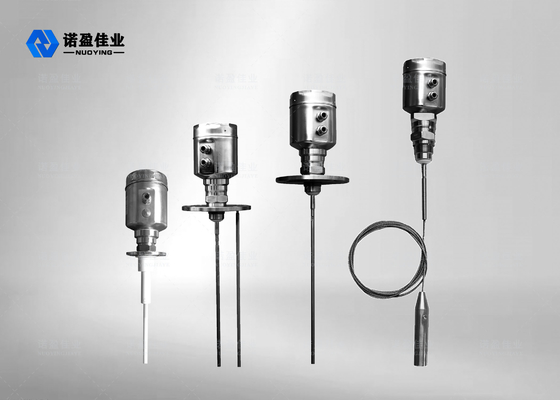

Kablo tipi, çubuk tipi, çift kablo tipi, çift çubuk tipi, dalga kılavuzu tüp tipi
Anten malzemesi
PTFE, 304, 316
Eko örnekleme
55 kere /s
Ölçme aralığı
6m, 30m
Ölçüm doğruluğu
0.05% ~ 0.1% F.S.
Güç kaynağı
24VDC ((iki tel, dört tel), 220VAC
Sinyal çıkışı
4... 20mA/HART/RS485/Modbus...
Süreç sıcaklığı
-40 ~ + 130 °C, -40 ~ + 250 °C, -40 ~ + 500 °C
Süreç basıncı
-0,1~2,0MPa,-0,1~4,0MPa
Süreç bağlantısı
Fil, kol, flens, sıkıştırıcı (ihtiyaç duyulmaz)
Elektriksel arayüz
M20×1.5, 1⁄2 " NPT
Koruma derecesi
IP 65, IP 67, IP 68 (ihtiyaç duyulmaz)
Patlama geçirmez sınıf
ExiaIICT6Ga, ExdIICT6Gb (detaylar için sertifikaya bakın)
