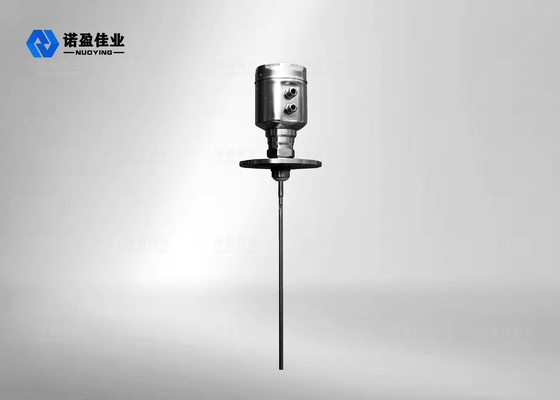

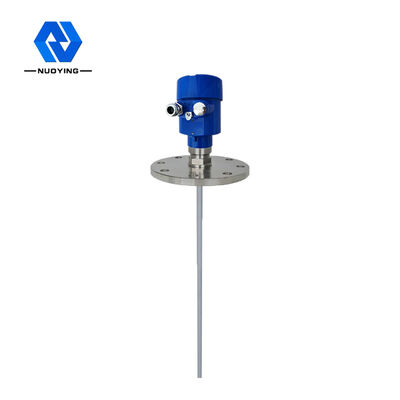

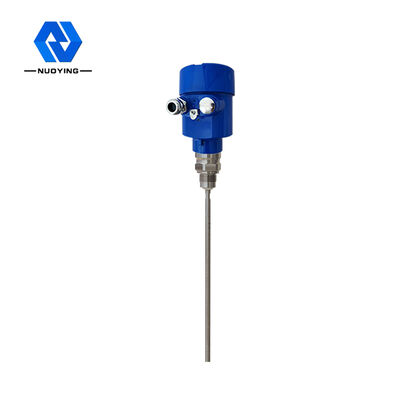

1.8GHz NYRD-702 Fabrika Doğrudan Satış 4-20mA çıkışlı yüksek hassasiyetli yönlendirilmiş dalga radar seviye ölçümü verici

1.8GHz NYRD-702 Fabrika Doğrudan Satış 4-20mA çıkışlı yüksek hassasiyetli yönlendirilmiş dalga radar seviye ölçümü verici

Marka Adı:	NUOYING
Model Numarası:	NYRD-702
Moq:	1 adet
fiyat:	$350 to $319/pcs
Ödeme Şartları:	T/T
Tedarik Yeteneği:	ayda 1000 adet

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Shaanxi, Çin

Sertifika:

CE, SIL, ATEX

Seviye:

Endüstriyel

Garanti:

12 ay

Özelleştirilmiş destek:

OEM, ODM

Marka adı:

NUOYING

Tipik Uygulama:

Sıvı Tankı Tespit Cihazı

Doğruluğu ölçme:

%0,05-%0,1FS

Güç kaynağı:

24Vdc

İşlem bağlantısı:

iplik, flanş (isteğe bağlı)

Ortam Sıcaklığı:

-40~+130°C

Malzeme:

paslanmaz

Çıkış Sinyali:

4-20mA/0-5V/0-10V/RS485

Ambalaj bilgileri:

60*30*30cm

Yetenek temini:

ayda 1000 adet

Ürün Açıklaması

1.8GHz NYRD-702 Fabrika Direkt Satış Yüksek Doğruluklu Yönlendirilmiş Dalga Radar Seviye Ölçer Verici 4-20mA Çıkışlı

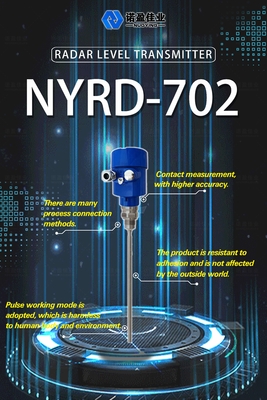

NYRD-702 Radar Seviye Verici Genel Bakış

Ürün Açıklaması

NYRD702 Yönlendirilmiş Dalga Radar Seviye Verici Çalışma Prensibi

Yönlendirilmiş dalga radar tarafından yayılan yüksek frekanslı mikrodalga darbesi, algılama tertibatı (çelik kablo veya çelik çubuk) boyunca ilerler. Ölçülen ortama ulaşıldığında, dielektrik sabiti değişir, bu da yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansır. Yayılan darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortama olan mesafeyle doğrudan orantılıdır.

Giriş: Yönlendirilmiş dalga radar, zaman yolculuğu prensibine dayanan bir ölçüm cihazıdır. Radar dalgası ışık hızında çalışır ve çalışma süresi elektronik bileşenler aracılığıyla bir seviye sinyaline dönüştürülebilir. Prob, yüksek frekanslı darbeler gönderir ve kablo veya çubuk prob boyunca yayılır. Darbeler malzeme yüzeyine ulaştığında, geri yansır ve cihazdaki alıcı tarafından alınır ve mesafe sinyali seviye sinyaline dönüştürülür.

Yansıyan darbe sinyali, kablo veya çubuk prob boyunca cihazın elektronik devresine iletilir. Mikroişlemci sinyali işler ve malzeme yüzeyindeki mikrodalga darbesi tarafından üretilen yankıyı tanır. Doğru yankı sinyali tanımlaması, darbe yazılımı tarafından tamamlanır. Malzeme yüzeyinden olan mesafe D, darbenin zaman yolculuğu T ile orantılıdır: D=C×T/2 (Burada C ışık hızıdır) Boş tankın E mesafesi bilindiğinden, seviye şudur: L=E-D
Çıkış:

Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F= (tam ölçek) ve bazı uygulama parametreleri girilerek ayar yapıldığında, uygulama parametreleri cihazı ölçüm ortamına otomatik olarak uyarlar, bu da 4-20mA çıkışına karşılık gelir.Ürün Parametreleri

Tipik uygulama

sıvı, toz, katı parçacık	ürün modeli
NYRD-702	Anten malzemesi
Çubuk/304/PTFE	ölçüm aralığı
6m	doğruluk
±1mm	Güç Kaynağı
24VDC (iki telli, dört telli)	sinyal çıkışı
4...20mA/HART/RS485/Modbus..	Ortam sıcaklığı
-40~+130 ℃, -40~+250 ℃	İşlem basıncı
-0.1~4.0 MPa,	işlem bağlantısı

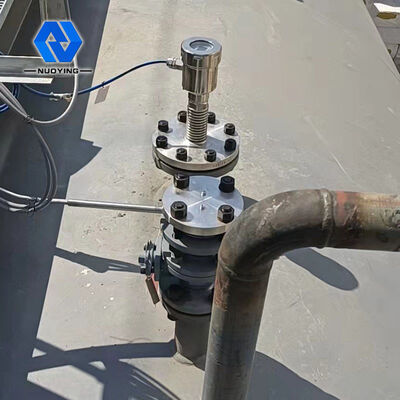

dişli, flanş (isteğe bağlı)	Detaylı Resimler

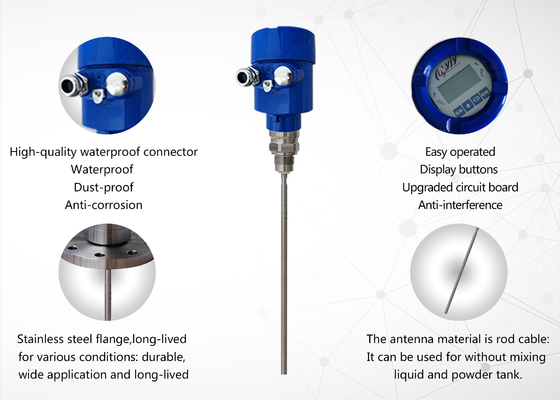

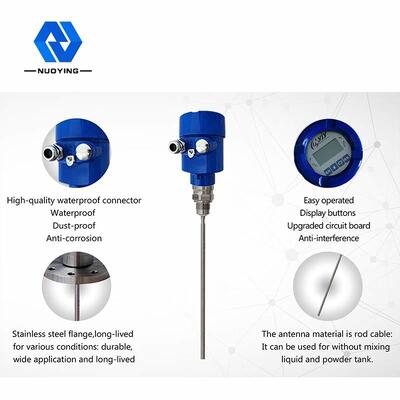

Ürün özelliği

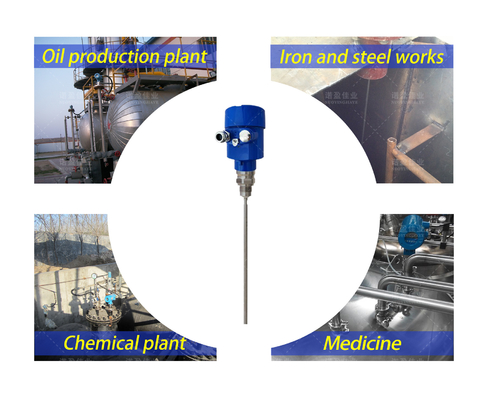

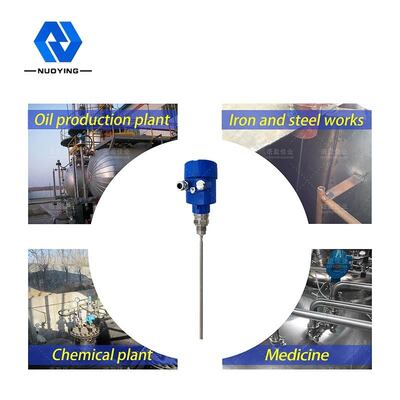

Çeşitli uygulamalar

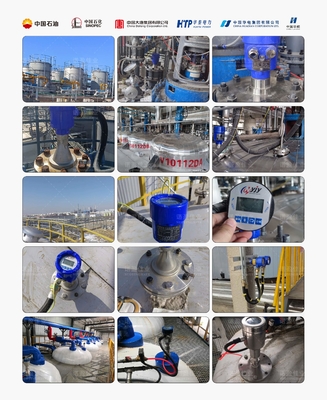

İşbirlikçi müşteriler
