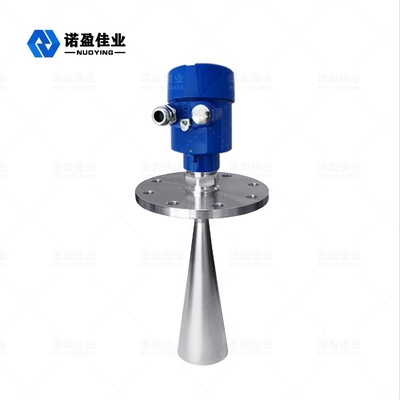

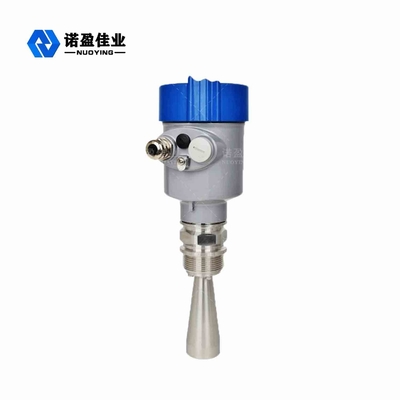

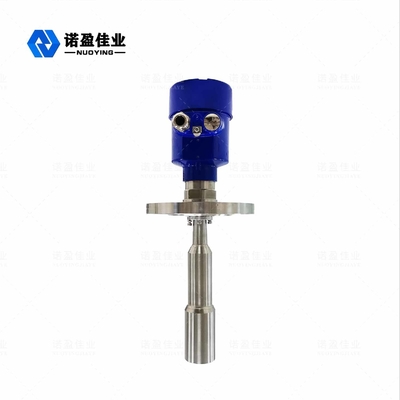

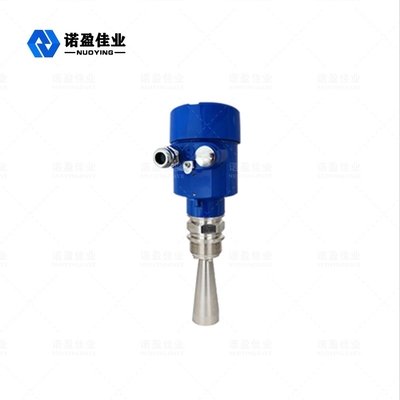

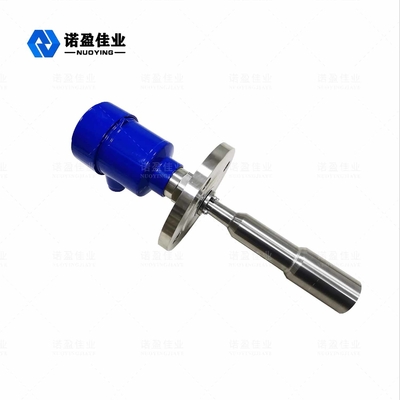

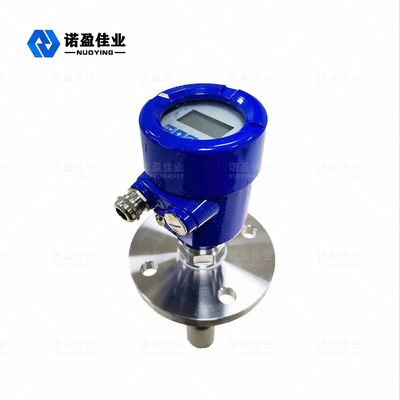

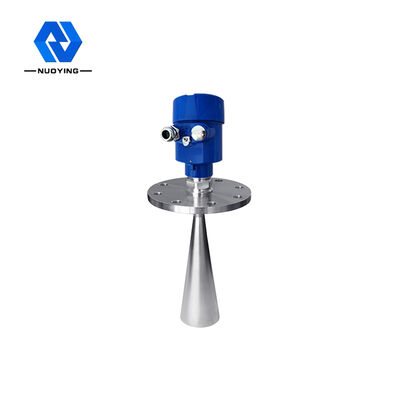

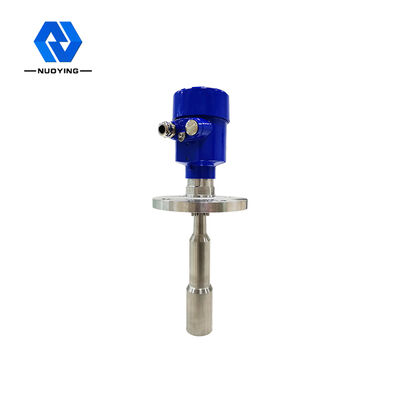

26GHz Radar Sinyal Seviyesi Meter Dalga Radar Katı Seviye Sensörü Yönlendirilmiş Radar Asit Su Seviyesi Ölçü Göndericisi

26GHz Radar Sinyal Seviyesi Meter Dalga Radar Katı Seviye Sensörü Yönlendirilmiş Radar Asit Su Seviyesi Ölçü Göndericisi

Marka Adı: Nuoying JIAYE
Model Numarası: NYRD806
Moq: 1 set
fiyat: 130USD - 9000USD
Ödeme Şartları: T/T
Tedarik Yeteneği: Ayda 1000 adet
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Explosion proof certificate
Uygulama:
Sıcaklık, basınç ve hafif aşındırıcı sıvı
Ölçüm aralığı:
30m
anten malzemesi:
316L
Doğruluk:
±3mm
Ortam Sıcaklığı:
-40c -2550 ℃
Proses basıncı:
-0.1 〜4.ompsa
Güç kaynağı:
24VDC (İki hat, dört hat)
Proses bağlantısı:
Destek, flanş
Ambalaj bilgileri:
30cm × 25cm × 20cm
Yetenek temini:
Ayda 1000 adet
Ürün Açıklaması

26GHz Radar Sinyal Seviyesi Meter Dalga Radar Katı Seviye Sensörü Yönlendirilmiş Radar Asit Su Seviyesi Ölçü Göndericisi


Radar seviyesinde vericilerÜrünün tanıtımı


Radar seviye ölçüm cihazı NYR D80X serisi sensörü, maksimum ölçüm mesafesi 80 metre olan 26Hz yüksek frekanslı bir radar seviye ölçüm cihazıdır.ve yeni hızlı mikroprosesör daha yüksek hız sinyal analizi işleme yapabilir böylece enstrüman bazı karmaşık ölçüm koşulları için kullanılabilir tepki kazanı gibi, sağlam depolama.


26GHz Radar Sinyal Seviyesi Meter Dalga Radar Katı Seviye Sensörü Yönlendirilmiş Radar Asit Su Seviyesi Ölçü Göndericisi 0


Radar seviyesinde vericilerTeknik parametreler


Model NYRD-806
Uygulama Sıcaklık, basınç ve hafif koroziv sıvı
Ölçüm aralığı 30m
Anten malzemesi 316L
Doğruluk ±3mm
Orta sıcaklık 40C ≈ 250°C
Süreç basıncı 0.1 〜4.OMPa
Güç kaynağı 24VDC (iki hat, dört hat)
Süreç bağlantısı Destek, Flange.
Koruma derecesi IP67
Frekans aralığı 26GHz
Patlama geçirmez sınıf Exia II C T6 Ga/ Exd ia IIC T6 Gb
Sinyal çıkışı 4... 20mA/HART (iki / dört) RS485/Modbus...


Oyunculuk Numarası Süreç sıcaklığı
NYRD 1 -40 〜+100°C
Ürün modeli 2 -40 〜+130°C
805 menzil 10m 3 -40 〜 +250°C
806 menzil30m 4 -40 〜+400°C
807 menzil20m Y Özel Özel Tip
808 menzil70m Süreç basıncı
809 menzil35m 1 -0,1 〜+0,3MPa
810 metrelik menzil. 2 -0,1 〜+2,0MPa
- 86 metrelik menzil. 3 -0,1~+4,0MPa
- 87 menzil 35 metre. Y Özel Özel Tip
- SL menzili 30m, 80m. Mühürleme
-Pb menzili 40 metre. Y Viton
- SD menzili 40 metre. K. Kalrez
- TJ menzili 40 metre. Y Özel Özel Tip
Anten/Bölüm/Materyal Kabuk malzemesi/ Koruma
Bir Batter anten / mühürlü boru / PTFE Bir Alüminyum/IP67
B Trompet anten / 46mm / 316L D Alüminyum (Çifte oda) /IP67 S SS 304/IP68
C Trompet anten / 76mm / 316L Y Özel Özel Tip
D Trompet anten / 96mm / 316L Patlama geçirmez sınıf
E Trompet anten 121mm/316L P Standart
F Eğiliş Anten / 242mm 316L L Exia IICT6
P Düz anten / PTFE G Exd[ia] IICT6
S Damla Anten / PTFE Y Özel Özel Tip
R Çubuk anten / mühürlü korna / PFA Elektrikli arayüz
Y Özel Özel Tip M M20X1. 5
Süreç kontrolü N 1/2 NPT
Bir iplik bağlantısı: G1%A Y Özel Özel Tip
B Flanş bağlantısı: DN50 Görüntüle
C Flanş bağlantısı: DN80 Bir kuşak
D Flanş bağlantısı: DN100 X olmadan
E Flanş bağlantısı: DN 150 Rang (birim: cm)
F Evrensel flens bağlantısı x
G Bağlantı kuruluşu
H Stent yerleştirme
Y Özel Özel Tip
Çıktı/temin gücü
2 4~20mA/24VDC iki tel
3 4~20mA/24VDC/Hart iki tel
4 4〜20mA/220VAC/Hart dört tel
5 RS485/Modbus


Not: talep üzerine özel


Radar seviyesinde vericilerÇalışma prensibi


Radar düzeyinde bulunan anten, dar bir mikrodalga darlığı yayar ve antenin içinden aşağıya aktarır.geri yansıtılır ve tekrar anten sistemi tarafından kabul edilir, sinyali elektronik devre parçası otomatik olarak nesne konumu sinyali dönüştürülmüş iletecek, çünkü darbeler yayılma hızı son derece hızlı,Elektromanyetik dalgaların hedefe ulaşması ve alıcıya geri yansıtılması için gereken zaman hemen hemen anındaÖlçüm tabanı yüzeyi: iplik tabanı veya flens kapağı
Not: En yüksek seviyenin ölçüm kör alanına giremeyeceğinden emin olmak için radar nesnesi zamanlamasını kullanın (şekildeki D alanı)


Radar seviyesinde vericilerTasarım özellikleri


  • Anten küçük boyutta ve kurulumu kolaydır; temassız radar, aşınma ve kirlilik yok.
  • Neredeyse korozyondan ve fbam'dan uzak; su buharı, sıcaklık ve atmosferdeki basınç değişikliklerinden neredeyse etkilenmez.◎Çok şiddetli toz ortamı yüksek frekanslı seviye ölçüm cihazlarının çalışmasına çok az etkisi vardır. ◎Kısa dalga boyları eğimli katı yüzeyler için daha iyi yansıma sağlar.
  • Parlaklık açısı küçüktür, enerji yoğunlaşır ve etkileşimden kaçınırken yankı yeteneği arttırılır.Ve küçük kutu ölçümleri için de iyi sonuçlar elde edilebilir..◎Yüksek sinyal-gürültü oranı, dalgalanmalar durumunda bile daha iyi bir performansı sağlayabilir. ◎ Yüksek frekans, katı ve düşük dielektrik sabit ortamları ölçmek için en iyi seçimdir.
