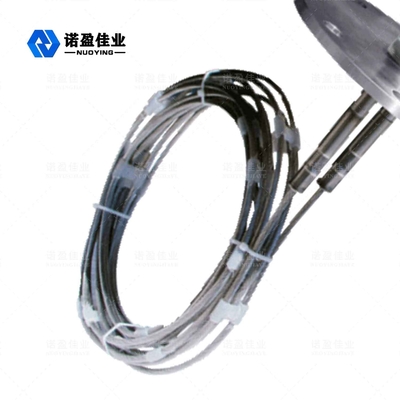

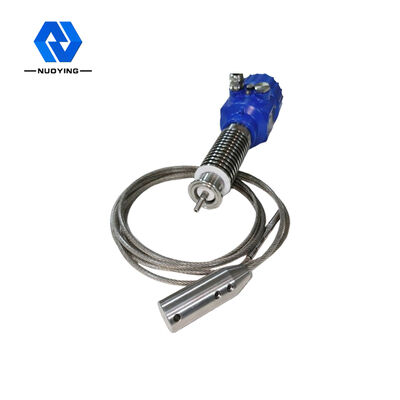

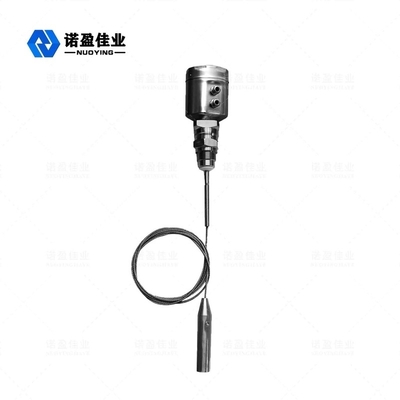

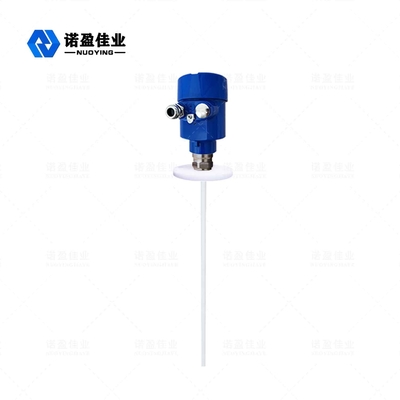

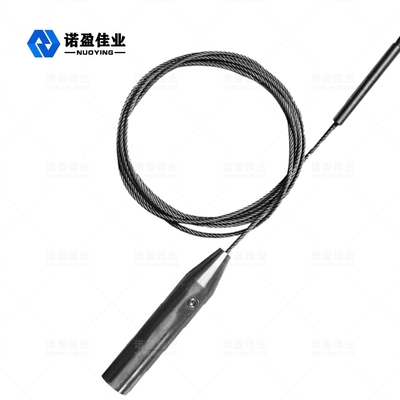

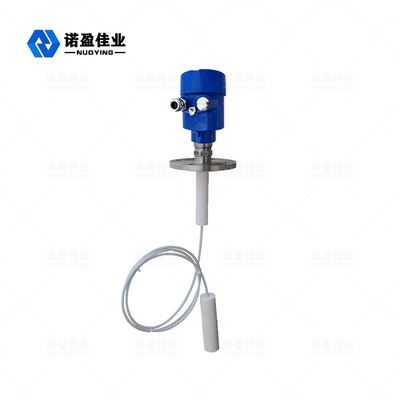

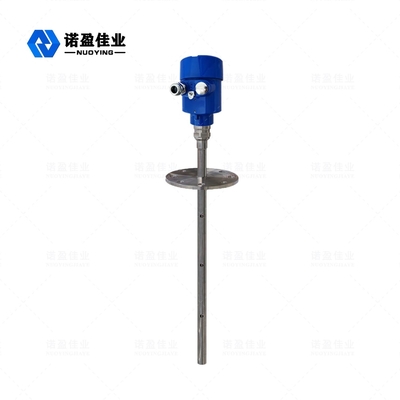

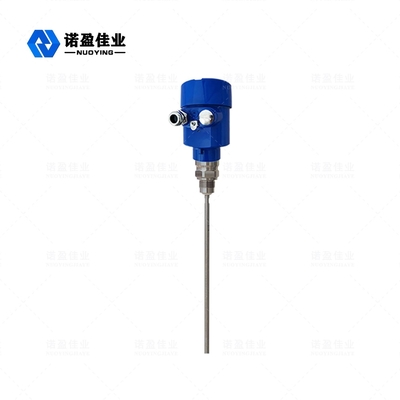

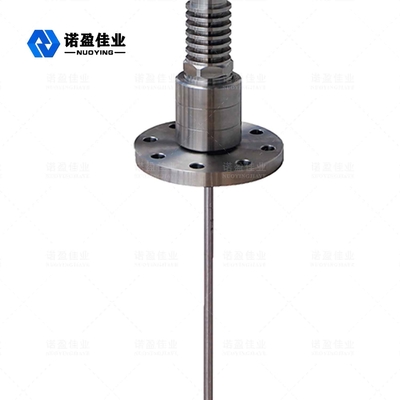

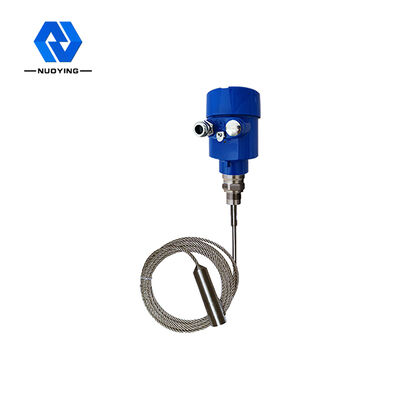

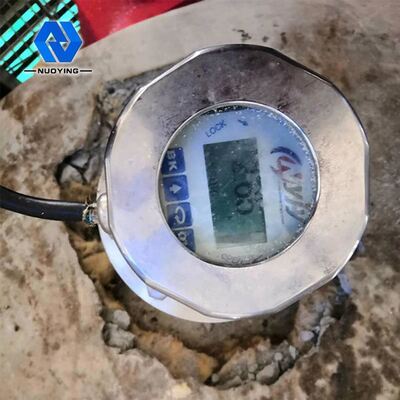

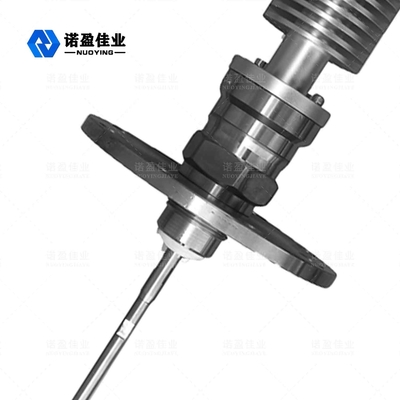

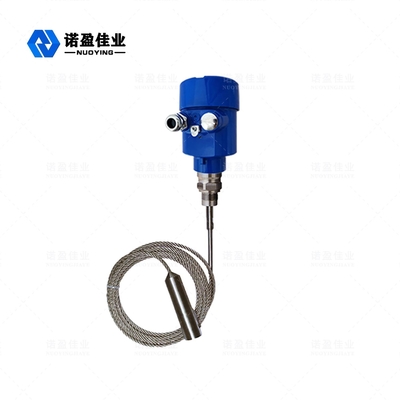

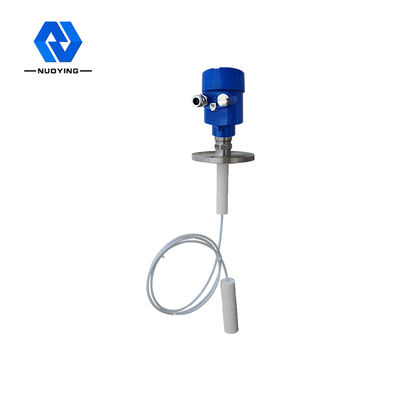

NYRD701 Sıvıların, pastelerin ve çamurların sürekli seviye ölçümü için yönlendirilmiş radar seviye verici

NYRD701 Kılavuzlu Radar Seviye Vericisi Sıvıların, Macunların ve Bulamaçların Sürekli Seviye Ölçümü İçin

NYRD701 Kılavuzlu Radar Seviye Vericisinin Çalışma Prensibi

Kılavuzlu dalga radarının gönderdiği yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır. Ölçülen ortamla karşılaştığında, dielektrik sabitin ani değişimi nedeniyle yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansır. Gönderilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamdan olan mesafe ile orantılıdır.

Giriş:

Kılavuzlu dalga radarı, zaman yolculuğu prensibine dayalı bir ölçüm cihazıdır. Radar dalgası ışık hızında hareket eder ve hareket süresi, elektronik bileşenler aracılığıyla malzeme seviyesi sinyaline dönüştürülebilir. Prob, yüksek frekanslı darbe gönderir ve kablo veya çubuk prob boyunca yayılır. Darbe malzeme yüzeyiyle karşılaştığında geri yansır ve cihazdaki alıcı tarafından alınır ve mesafe sinyali malzeme seviyesi sinyaline dönüştürülür.

Yansıyan sinyal, kablo veya çubuk prob boyunca cihazın elektronik devresine iletilir. Mikroişlemci sinyali işler ve mikrodalga darbesinin malzeme yüzeyinde oluşturduğu yankıyı tanımlar. Doğru yankı sinyali tanıma, darbe yazılımı tarafından tamamlanır.

Malzeme yüzeyinden D mesafesi, darbe zaman yolculuğu T ile orantılıdır:

D=C×T/2 (C ışık hızıdır).

Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L şöyledir:

L=E-D

Çıkış:

Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F (= tam ölçek) ve bazı uygulama parametreleri girilerek ayarlanır. Uygulama parametreleri, cihazı ölçüm ortamına otomatik olarak uyarlar ve 4-20mA çıkışına karşılık gelir.

NYRD701 Kılavuzlu Radar Seviye Vericisinin Tasarım Özelliği

1. Akıllı radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisini ve benzersiz yankı keşif yankı işleme teknolojisini benimser. Temaslı ölçüm, yüksek ölçüm doğruluğu, daha doğru ölçüm. Aynı zamanda, kılavuzlu dalga radarı yapışmaya karşı dayanıklıdır ve ortam sıcaklığı ve yapışma gibi harici sıcaklıktan etkilenmez.

2. Çeşitli proses bağlantı modları ve algılama bileşenleri türleri, 70X serisi kılavuzlu dalga radar seviye ölçerlerini çeşitli karmaşık çalışma koşulları ve uygulamalar için uygun hale getirir. Yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabiti ortamlar gibi.

3. Darbe çalışma modu ile ürün, son derece düşük emisyon gücüne sahiptir ve insan vücuduna ve çevreye zarar vermeden çeşitli metal ve metal olmayan kaplara monte edilebilir.

NYRD701 Kılavuzlu Radar Seviye Vericisinin Teknik Parametreleri

Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.

NYRD701 Kılavuzlu Radar Seviye Vericisinin Uygulama Alanı

1. Enerji santralleri: Rezervuarlar, silo pompaları, buhar kepçeleri, kül depolama, yağ tankları vb.

2. Petrol sahası: Ham petrol depolama tankları, rafine yağ depolama tankları, üç fazlı ayırıcılar, çöktürme tankları, atık su tankları, sondaj çamuru tankları vb.

3. Kimya: Ham petrol damıtma kulesi, ham madde silosu, ara silosu, reaksiyon tankı, amonyak tankı, asfalt depolama tankı vb.

4. Metalurji: Ham madde siloları, yardımcı malzeme siloları, elektrolitik hücre tampon tankları vb.

5. Su Kaynakları: Kanallar, rezervuarlar, tarla sulama, nehir seviyesi izleme, ani sel uyarısı, kentsel sel vb.

6. Gıda: Meyve suyu fabrikası, süt fabrikası, ham şeker depolama tankı, domates salçası depolama tankı, bira fabrikası depolama tankı vb.

7. İlaç: Çin ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb.

8. Su arıtma: Rezervuarlar, foseptik çukurları, su arıtma tankları, sedimantasyon tankları, derin kuyular, içme suyu şebekeleri vb.

9. Kağıt: Ham madde silosu, depolama kulesi, kurutma tamburu, kimyasal madde depolama silosu vb.

10. Diğer: Taş ocağı, kömür madeni, çevre koruma, gemi yapımı ve diğer endüstriler.
