| Marka Adı: | NUOYINGJIAYE |
| Model Numarası: | NYRD701 |
| Moq: | 1 pc |
| fiyat: | $450~$1700/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | 1000 pcs/month |

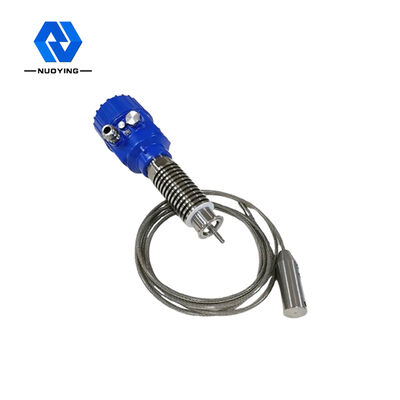

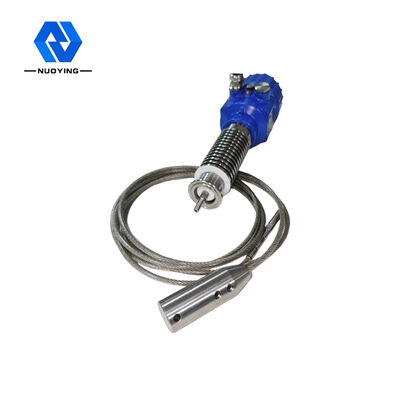

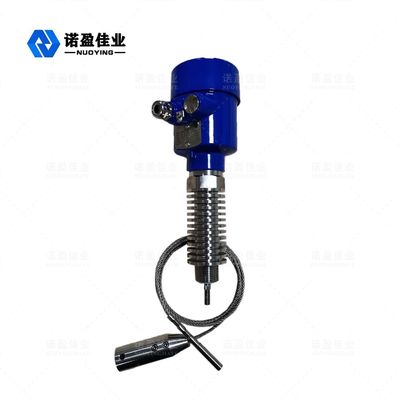

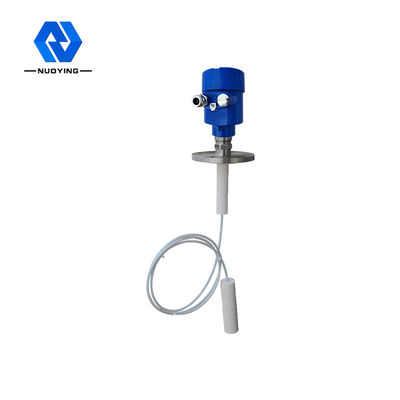

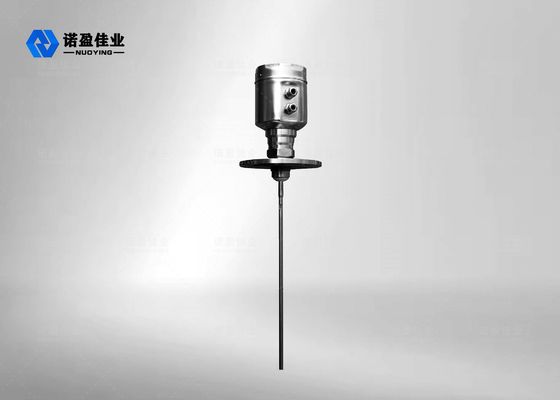

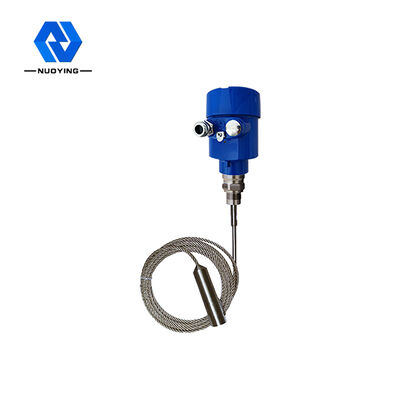

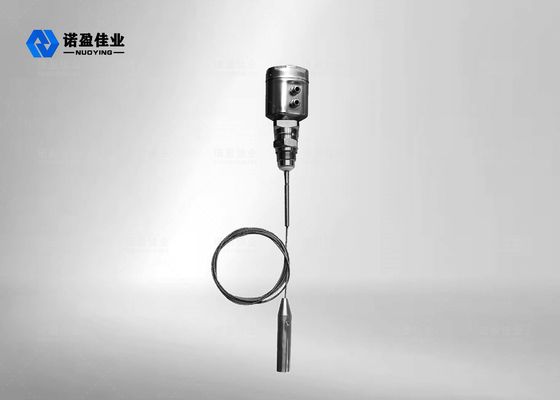

NYRD 701 Kılavuzlu Dalga Radarlı Seviye Vericisi SS304 SS316 Çubuk prob -20～80 °C
NYRD 702 Kılavuzlu Dalga Radarlı Seviye Vericisinin Çalışma Prensibi 6m Temas Edilebilir Yüksek Doğruluk
Kılavuzlu dalga radar tarafından yayılan yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çubuk) boyunca yayılır ve ölçülen ortamla karşılaşır. Dielektrik sabitin ani değişimi nedeniyle yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansır. İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesiyle orantılıdır.
Giriş süreci

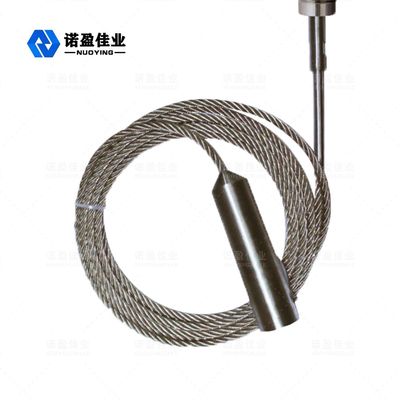

Kılavuzlu dalga radar, zaman yolculuğu prensibine dayalı bir ölçüm aracıdır. Radar dalgası ışık hızında hareket eder ve çalışma süresi, elektronik bileşenler tarafından nesne seviyesi sinyaline dönüştürülebilir. Prob, yüksek frekanslı darbe yayar ve kablo veya çubuk prob boyunca yayılır.
Çıkış süreci
Boş tank yüksekliği E(= sıfır), dolu tank yüksekliği F(= tam aralık) ve bazı uygulama parametreleri girilerek, uygulama parametreleri ölçüm cihazını ölçüm ortamına otomatik olarak uyarlar ve 4-20mA çıkışına karşılık gelir.
Tasarım özellikleriNYRD 702 Kılavuzlu Dalga Radarlı Seviye Vericisi 6m Temas Edilebilir Yüksek Doğruluk
◎Kılavuzlu dalga radar nesne seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Yankı Keşif Yankı işleme teknolojisi, temaslı ölçüm, yüksek ölçüm doğruluğu, daha doğru ölçüm benimser. Aynı zamanda, kılavuzlu dalga radar, ortam sıcaklığı ve yapışma gibi dış ortamlardan etkilenmez.

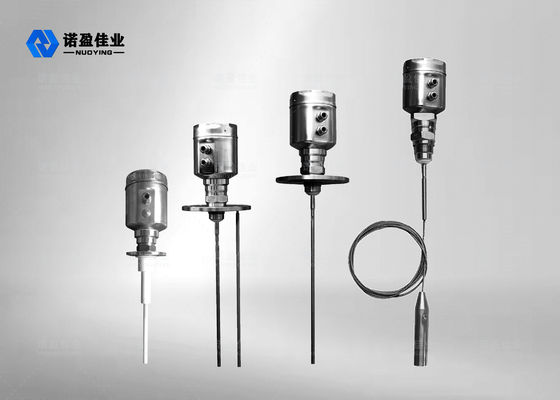

◎70X serisi kılavuzlu dalga radar nesne seviye ölçer, çeşitli proses bağlantı modları ve algılama modülü türleri nedeniyle çeşitli karmaşık çalışma koşulları ve uygulamalar için uygundur. Örneğin: yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabiti ortam.
◎Darbe çalışma modu, düşük emisyon gücü, çeşitli metal, metal olmayan kaplara monte edilebilir, insan vücuduna ve çevreye zarar vermez.
Teknik parametre 30m Temas Edilebilir ve Yüksek Doğruluklu Yüksek Sıcaklık, Basınçta NYRD 701 Kılavuzlu Dalga Radarlı Seviye Ölçer
| Tipik uygulama | Sıvı (düşük dielektrik Dahili ısıtma Bobini, merdiven,) |
| Toz (uçucu kül, kireçtaşı tozu,) | |
| Katı (tahıl, çakıl) | |
| Ürün modeli | NYRD701 |
| Anten formu | Kablo tipi, çubuk tipi, |
| Anten malzemesi | PTFE, 304, 316 |
| Yankı örneklemesi | 55 kez /s |
| Ölçüm aralığı | 6m, 30 m |
| Ölçüm doğruluğu | 0.05% ~ 0.1% F.S |
| Güç kaynağı | 24VDC(iki telli, dört telli), 220VAC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| Proses basıncı | -0.1~2.0MPa,-0.1~4.0MPa |
| Proses bağlantısı | Diş, braket, flanş, kelepçe (isteğe bağlı) |
| Elektrik arayüzü | M20×1.5 , ½ " NPT |
| Koruma sınıfı | IP 65, IP 67, IP 68 |
| Patlamaya dayanıklı sınıf | ExdIICT6Gb |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
