| Marka Adı: | NUOYINGJIAYE |
| Model Numarası: | NYRD701 |
| Moq: | 1 pc |
| fiyat: | $450~$1700/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | 1000 pcs/month |

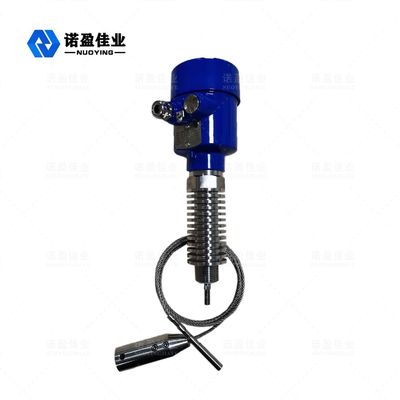

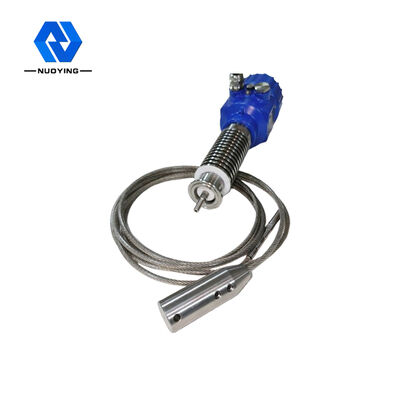

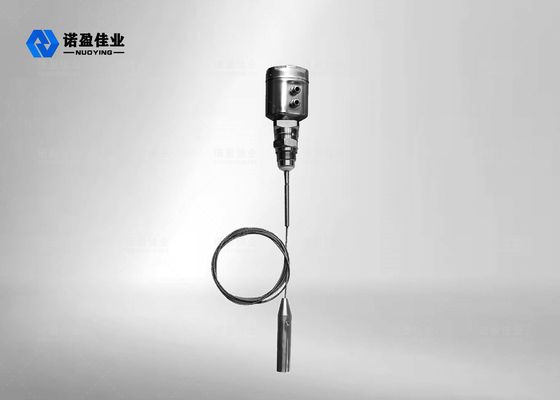

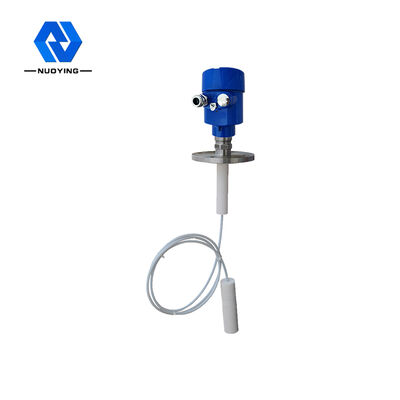

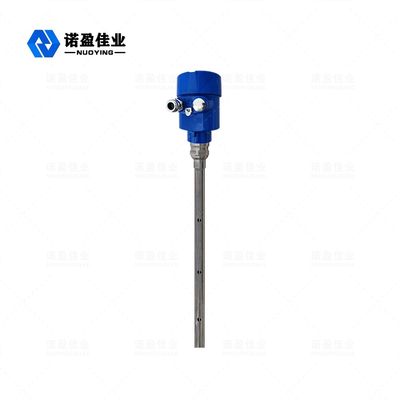

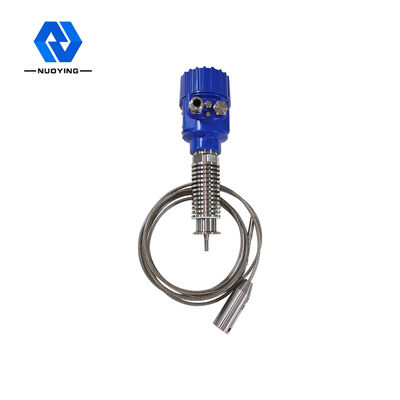

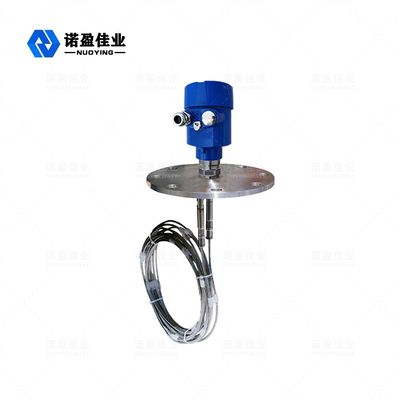

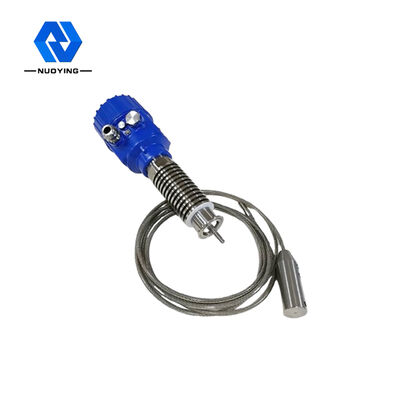

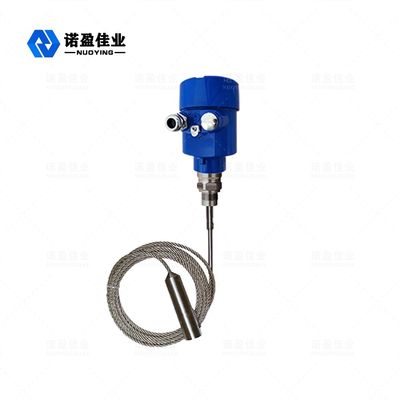

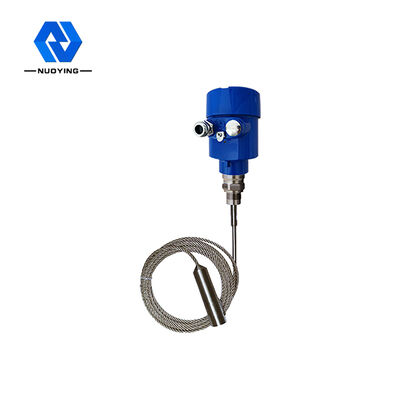

NYRD 701 30m Yönlendirilmiş Dalga Radar Seviye Ölçücüsü Petrol ve Gaz, Kimya ve Petrokimya endüstrisinde emülsiyon katmanları için
Çalışma prensibi30m temas edilebilir yönlendirilmiş dalga radar seviyesi ölçer güçlü korozyon sıvısı için NYRD 701

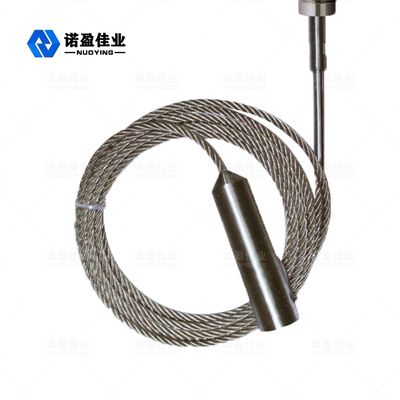

Yönlendirilmiş dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbeleri algılama bileşeni boyunca yayılır (çelikli kablo veya çelik çubuk) ve ölçülen ortamla karşılaşır.Dielektrik sabitinin ani değişimi nedeniyle, yansımaya neden olur ve nabız enerjisinin bir kısmı geri yansıtılır.Gönderilen darbeler ve yansıtılan darbeler arasındaki zaman aralığı ölçülen ortamın uzaklığına orantılıdır..
Ben...nput işlemi
Yönlendirilmiş dalga radar, zaman yolculuğu ilkesine dayanan bir ölçüm aletidir.ve çalışma süresi elektronik bileşenler tarafından nesne seviyesinde sinyale dönüştürülebilirSonda yüksek frekanslı bir darbe yayar ve kablo veya çubuk sondası boyunca yayılır.
O.çıkış süreci
Boş tank yüksekliği E ((= sıfır), tam tank yüksekliği F ((= tam aralık) ve bazı uygulama parametrelerini girerek, uygulama parametreleri otomatik olarak ölçüm ortamına uyarlar.4-20mA çıkışa karşılık gelen.
Tasarım özellikleri- Ne?30m temas edilebilir yönlendirilmiş dalga radar seviyesi ölçer güçlü korozyon sıvısı için NYRD 701
◎Yönlendirilmiş dalga radar nesne seviyesi ölçer gelişmiş mikrodalga işleme teknolojisini ve eşsiz Echo Discovery Echo işleme teknolojisini, temas ölçümünü, yüksek ölçüm doğruluğunu benimser,daha doğru ölçümAynı zamanda, yönlendirilmiş dalga radarı orta sıcaklık ve yapışkanlık gibi dış ortamdan etkilenmez.
◎70X serisi yönlendirilmiş dalga radar nesne seviyesi ölçer, çeşitli süreç bağlantı modları ve algılama modülü türleri nedeniyle çeşitli karmaşık çalışma koşulları ve uygulamalar için uygundur.Örneğin:: yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabit ortam.
◎Pulse çalışma modu, düşük emisyon gücü, çeşitli metal, metal olmayan kaplarda kurulabilir, insan vücudu ve çevreye zarar vermez.
Teknik parametreler - Ne?30m temas edilebilir yönlendirilmiş dalga radar seviyesi ölçer güçlü korozyon sıvısı için NYRD 701
| Tipik uygulama | Sıvı (güçlü korozyon, düşük dielektrik sabit, yapışkanlık, yüksek sıcaklık ve yüksek basınç, Dahili ısıtma bobini, merdiven, yüzen plaka ve diğer karmaşık durumlar) |
| Toz (uçan kül, kireçtaşı toz, çimento toz, beton ve diğer ortamlar) | |
| Katı (küçük parçacıklar, tahıl, çakıl, kum ve diğer ortamlar) | |
| Ürün modeli | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |

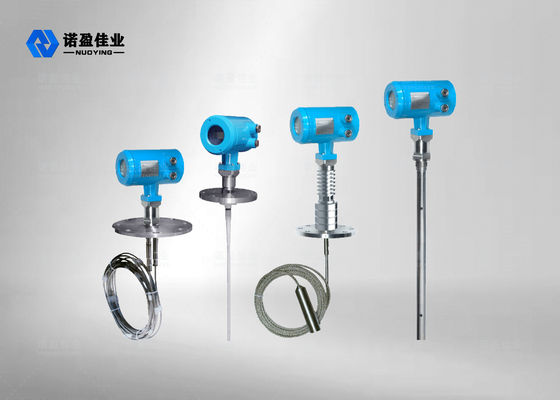

| Anten şekli | Kablo tipi, çubuk tipi, çift kablo tipi, çift çubuk tipi, dalga kılavuzu tüp tipi |
| Anten malzemesi | PTFE, 304, 316 |
| Eko örnekleme | 55 kere /s |
| Ölçme aralığı | 6m, 30m |
| Ölçüm doğruluğu | 0.05% ~ 0.1% F.S. |
| Güç kaynağı | 24VDC ((iki tel, dört tel), 220VAC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Süreç sıcaklığı | -40 ~ + 130 °C, -40 ~ + 250 °C, -40 ~ + 500 °C |
| Süreç basıncı | -0,1~2,0MPa,-0,1~4,0MPa |
| Süreç bağlantısı | Fil, kol, flens, sıkıştırıcı (ihtiyaç duyulmaz) |
| Elektriksel arayüz | M20×1.5, 1⁄2 " NPT |
| Koruma derecesi | IP 65, IP 67, IP 68 (ihtiyaç duyulmaz) |
| Patlama geçirmez sınıf | ExiaIICT6Ga, ExdIICT6Gb (detaylar için sertifikaya bakın) |
Not: Ürün kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
